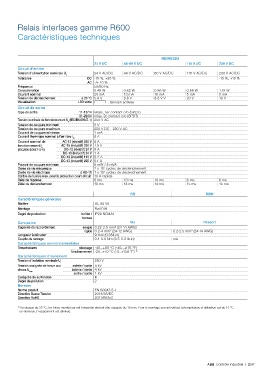

Relais interfaces gamme R600

Caractéristiques techniques

RB(R)122G
24 V UC 48-60 V UC 115 V UC 230 V UC
Circuit d'entrée
Tension d'alimentation nominale U s 24 V AC/DC 48 V AC/DC 60 V AC/DC 115 V AC/DC 230 V AC/DC
Tolérance DC -15 %, +20 % -15 %, +10 %
AC -/+ 10 %
Fréquence 50/60 Hz
Consommation 0.48 W 0.62 W 0.96 W 0.58 W 1.15 W
Courant nominal 20 mA 13 mA 16 mA 5 mA 5 mA
Tension de déclenchement à 20 °C 5.4 V 8.8 V 8.8 V V 20 V 10 V
Visualisation LED verte V : tension activée
Circuit de sortie
Type de sortie 11-12/14 relais, 1er contact c/o (SPDT)
21-22/24 relay, 2e contact c/o (SPDT)
Tension nominale de fonctionnement U (IEC/EN 60947-1) 250 V AC
e
Tension de coupure minimum 5 V
Tension de coupure maximum 250 V DC - 250 V AC
Courant de coupure minimum 1 mA
Courant thermique nominal à l'air libre I th 8 A
Courant nominal de AC-12 (résistif) 230 V 8 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) DC-12 (résistif) 24 V 8 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A
Pouvoir de coupure minimum 5 mW / 5 mVA
7
Durée de vie mécanique 2 x 10 cycles de déclenchement
Durée de vie électrique à AC-15 1 x 10 cycles de déclenchement
5
Calibre de fusible max. pour la protection court-circuit 10 A rapide
Délai de réponse 6 ms 10 ms 10 ms 6 ms 6 ms
Délai de déclenchement 10 ms 14 ms 14 ms 15 ms 15 ms
RB RBR
Caractéristiques générales
Matière UL 94 V0
Montage Rail DIN
Degré de protection boîtier / IP20 NEMA1
bornes
Connexion Vis Ressort
Capacité de raccordement souple 0.22-2.5 mm² (24-14 AWG)
rigide 0.2-4 mm² (24-12 AWG) 0.2-2.5 mm² (24-14 AWG)
Longueur à dénuder 9 mm (0.354 in)
Couple de serrage 0.4-0.6 Nm (3.5-5.3 lb.in) n/a
Caractéristiques environnementales
Températures stockage -40...+80 °C (-40...+176 °F)
fonctionnement -20...+70 °C (-4...+158 °F) 1)
Caractéristiques d'isolement
Tension d'isolation nominale U i 250 V
Tension assignée de tenue aux entrée / sortie 4 kV
chocs U bobine / sortie 4 kV
imp
sortie / sortie 1 kV
Catégorie de surtension III
Degré de pollution 2
Normes
Norme produit EN 60947-5-1
Directive Basse Tension 2014/35/EC
Directive RoHS 2011/65/EC

1) Au-dessus de 55 °C, les blocs montés sur rail horizontal doivent être espacés de 10 mm. Pour le montage sur rail vertical, la température d'utilisation est de 15 °C
en-dessous, l'espacement est diminué.

ABB Contrôle industriel | 2/97
