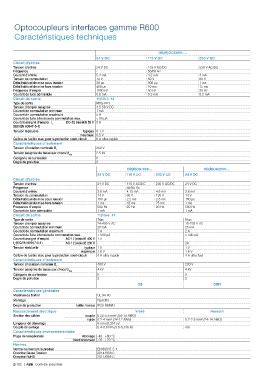

Optocoupleurs interfaces gamme R600

Caractéristiques techniques

OB(R)OC5000-...
24 V DC 115 V UC 230 V UC
Circuit d'entrée
Tension d'entrée 24 V DC 115 V AC/DC 230 V AC/DC
Fréquence - 50/60 Hz
Courant d'entrée 5.4 mA 4.2 mA 4 mA
Tension de commutation 12 V 50 V 80 V
Délai habituel de mise sous tension 30 µs 500 µs 1 ms
Délai habituel de mise hors tension 400 µs 10 ms 15 ms
Fréquence d'emploi 1000 Hz 50 Hz 35 Hz
Courant de fuite admissible 0.8 mA 0.3 mA 0.3 mA
Circuit de sortie 11(13+)- 14
Type de sortie MOS-FET
Tension d'emploi assignée 4.5-58 V DC
Courant de commutation minimum 1 mA
Courant de commutation maximum 5 A
Courant de fuite à tension de commutation max. < 50 µA
Courant assigné d'emploi I e DC-12 (résistif) 58 V 5 A
(IEC/EN 60947-5-1)
Tension résiduelle typique 0.1 V
maximum 0.5 V
Calibre de fusible max. pour la protection court-circuit 6 A ultra-rapide
Caractéristiques d'isolement
Tension d'isolation nominale U 250 V
i
Tension assignée de tenue aux chocs U 2.5 kV
imp
Catégorie de surtension II
Degré de pollution 2
OB(R)OA1000-... OB(R)OA2000-...
24 V DC 115 V UC 230 V UC 24 V DC
Circuit d'entrée
Tension d'entrée 24 V DC 115 V AC/DC 230 V AC/DC 24 V DC
Fréquence - 50/60 Hz -
Courant d'entrée 3.6 mA 4.15 mA 4.6 mA 3.6 mA
Tension de commutation 14 V 60 V 135 V 14 V
Délai habituel de mise sous tension 150 µs 2.2 ms 2.5 ms 150 µs
Délai habituel de mise hors tension 1 ms 18 ms 25 ms 1 ms
Fréquence d'emploi 500 Hz 25 Hz 20 Hz 500 Hz
Courant de fuite admissible 1 mA 1 mA
Circuit de sortie 11(13+)- 14
Type de sortie Triac Triac
Tension d'emploi assignée 24-400 V AC 10-230 V AC
Courant de commutation minimum 25 mA 25 mA
Courant de commutation maximum 1 A 2 A
Courant de fuite à tension de commutation max. < 500 µA < 500 µA
Courant assigné d'emploi AC-12 (résistif) 400 V 1 A -
I (IEC/EN 60947-5-1) AC-12 (résistif) 230 V - 2A
e
Tension résiduelle typique 1 V 1 V
maximum 1.6 V 1.6 V
Calibre de fusible max. pour la protection court-circuit 4 A ultra-rapide 4 A ultra-fast
Caractéristiques d'isolement
Tension d'isolation nominale U i 400 V 230 V
Tension assignée de tenue aux chocs U 4 kV 4 kV
imp
Catégorie de surtension II II
Degré de pollution 2 2
OB OBR
Caractéristiques générales
Matériau du boîtier UL 94 V0
Montage Rail DIN
Degré de protection boîtier / bornes IP20 NEMA1
Raccordement électrique Vissé Ressort
Section des câbles souple 0.22-2.5 mm² (24-14 AWG)
rigide 0.2-4 mm² (24-12 AWG) 0.2-2.5 mm² (24-14 AWG)
Longueur de dénudage 9 mm (0.354 in)
Couple de serrage 0.4-0.6 Nm (3.5-5.3 lb.in) n/a
Caractéristiques environnementales
Plage de température stockage -40...+80 °C
fonctionnement -20...+70 °C
Normes
Norme concernant le produit EN 60947-5-1
Directive Basse Tension 2014/35/EC
Directive RoHS 2011/65/EC
2/102 | ABB Contrôle industriel
