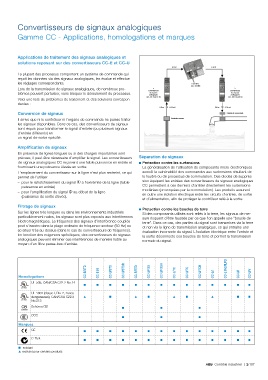

Convertisseurs de signaux analogiques

Gamme CC - Applications, homologations et marques

Applications de traitement des signaux analogiques et
solutions reposant sur des convertisseurs CC-E et CC-U
0-10 V 0-10 V
La plupart des processus comportent un système de commande qui
reçoit les données via des signaux analogiques, les évalue et effectue
les réglages correspondants. Contrôleur
(ex. : AC500)
Lors de la transmission de signaux analogiques, de nombreux pro- Convertisseur Convertisseur
1.
2.
blèmes peuvent perturber, voire bloquer le déroulement du processus. analogiques analogiques
de signaux
de signaux
(ex. : CC-E ou CC-U) (ex. : CC-E ou CC-U)
Voici une liste de problèmes de traitement et des solutions correspon-
dantes :
100 m 0-20 mA 100 m 4-20 mA
Conversion de signaux Organe de commande
Il arrive que ni le contrôleur ni l'organe de commande ne puisse traiter Sonde de mesure
les signaux disponibles. Dans ce cas, des convertisseurs de signaux
sont requis pour transformer le signal d'entrée (ou plusieurs signaux
d'entrée différents) en
un signal de sortie spécifié.
2CDC 282 013 F0206
Amplification de signaux
En présence de lignes longues ou si des charges importantes sont
prévues, il peut être nécessaire d'amplifier le signal. Les convertisseurs Séparation de signaux
de signaux analogiques CC reçoivent une faible puissance en entrée et ■ Protection contre les surtensions
fournissent une puissance élevée en sortie. La généralisation de l'utilisation de composants micro-électroniques
L'emplacement du convertisseur sur la ligne n'est plus restreint, ce qui accroît la vulnérabilité des commandes aux surtensions résultant de
permet de l'utiliser la foudre ou de processus de commutation. Des diodes de suppres-
– pour le rafraîchissement du signal ➀ à l'extrémité de la ligne (faible sion équipant les entrées des convertisseurs de signaux analogiques
puissance en entrée) CC permettent à ces derniers d'arrêter directement les surtensions
– pour l'amplification du signal ➁ au début de la ligne modérées (provoquées par la commutation). Les produits assurent
(puissance de sortie élevée). en outre une isolation électrique entre les circuits d'entrée, de sortie
et d'alimentation, afin de protéger le contrôleur relié à la sortie.
Filtrage de signaux ■ Protection contre les boucles de terre
Sur les lignes très longues ou dans les environnements industriels Si des composants utilisés sont reliés à la terre, les signaux de me-
particulièrement rudes, les signaux sont plus exposés aux interférences sure risquent d'être faussés par ce que l'on appelle une "boucle de
électromagnétiques. La fréquence des signaux d'interférence couplés terre". Dans ce cas, des parties du signal sont transmises via la terre
peut s'inscrire dans la plage ordinaire de fréquence secteur (50 Hz) ou et non via la ligne de transmission analogique, ce qui entraîne une
se situer très au-dessus (dans le cas de convertisseurs de fréquence). évaluation incorrecte du signal. L'isolation électrique entre l'entrée et
En fonction des exigences spécifiques, des convertisseurs de signaux la sortie déconnecte ces boucles de terre et permet la transmission
analogiques peuvent éliminer ces interférences de manière fiable au normale du signal.
moyen d'un filtre passe-bas d'entrée.

CC-E/STD CC-E I/I CC-U/STD CC-U/STDR CC-E/RTD CC-U/RTD CC-U/RTDR CC-E/TC CC-U/TC CC-U/TCR CC-E IAC/ILPO CC-U/V
Homologations CC-E/I CC-U/I
UL 508, CAN/CSA C22.2 No.14
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
UL 1604 (classe I, Div. 2, zones
dangereuses), CAN/CSA C22.2 s ■ s ■ s ■ s ■ ■
No.213
Schéma CB ■ ■ ■

CCC
■ ■ ■
Marques
CE
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
C-Tick
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
■ existant
s existant pour certains produits
