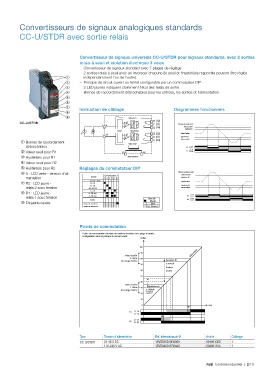

Page 165 - Controle-industriel

Convertisseurs de signaux analogiques standards

CC-U/STDR avec sortie relais

Convertisseur de signaux universels CC-U/STDR pour signaux standards, avec 2 sorties
relais à seuil et isolation électrique 3 voies
– Convertisseur de signaux standard avec 7 plages de réglage
2CDC 281 003 F0t03 – Principe de circuit ouvert ou fermé configurable par un commutateur DIP
– 2 sorties relais à seuil avec un inverseur chacune (le seuil et l'hystérésis respectifs peuvent être réglés
indépendamment l'un de l'autre)

– Bornes de raccordement débrochables pour les entrées, les sorties et l'alimentation
– 2 LED jaunes indiquent clairement l'état des relais de sortie

Instruction de câblage Diagrammes fonctionnels

Valeur R1
CC-U/STDR Principe du circuit fermé
Valeur seuil R1
Hystérésis R1
Seuil Hystérésis
Température
Signal d'entrée
Hystérésis R2
Valeur seuil R2
➀ Bornes de raccordement Valeur R2
débrochables 2CDC 282 016 F0206 R1 11-14 2CDC 282 044 F0203
11-12
➁ Valeur seuil pour R1 R2 21-24
21-22
➂ Hystérésis pour R1 alimentation
➃ Valeur seuil pour R2
➄ Hystérésis pour R2 Réglages du commutateur DIP
➅ U : LED verte - tension d'ali- Commutateur 1 Principe du circuit ouvert
Valeur seuil R1
mentation Entrée 12 3 4 5 6 Hystérésis R1
0...0 V 0...10 V Température
Signal d'entrée
➆ R2 : LED jaune - 0...5 V Hystérésis R2
0...1 V
relais 2 sous tension -10...+10 V Valeur seuil R2
1...5 V
➇ R1 : LED jaune - 0...20 mA 2CDC 282 046 F0203
relais 1 sous tension 4...20 mA 2CDC 282 005 F0204 Légende 2CDC 282 003 F0204 R1 11-14
11-12
Sortie R2 21-24
21-22
➈ Étiquette repère Principe du circuit fermé Marche
Arrêt
Principe du circuit ouvert sans in uence
Points de commutation
Points de commutation du relais de sortie en fonction de la plage d'entrée,
configuration selon le principe du circuit ouvert.
IN [%]
100
90 Valeur réelle
Valeur seuil R1
2-100 % 80
de la plage d’entrée Hystérésis R1
70 5-50 % de
la valeur
60 seuil R1
50
40
Valeur seuil R2
2-100 % 30 Hystérésis R2
de la plage d’entrée 5-50 % de
la valeur
20 seuil R2
10
0 OUT
R1 11-14
11-12 2CDC 282 021 F0203
21-24
R2 21-22
Type Tension d'alimentation Réf. internationale @ Article Colisage
CC-U/STDR 24-48 V DC 1SVR040010R0000 004001000 1
110-240 V AC 1SVR040011R2500 004001125 1

ABB Contrôle industriel | 2/111
