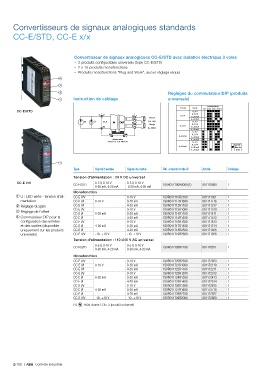

Convertisseurs de signaux analogiques standards

CC-E/STD, CC-E x/x

2CDC 281 001 F0t03 Convertisseur de signaux analogiques CC-E/STD avec isolation électrique 3 voies
– 2 produits configurables universels (type CC-E/STD)
– 2 x 10 produits monofonctions
– Produits monofonctions "Plug and Work", aucun réglage requis

Réglages du commutateur DIP (produits
Instruction de câblage universels)
Commutateur
Entrée Sortie 12 3 4 567 8
CC-E/STD 0...5 V
0...10 V
0...5 V 0...20 mA
Charge
4...20 mA
R ≥ 1 k 0...5 V
0...10 V
Charge 0...10 V 0...20 mA
R ≤ 500
2CDC 281 014 F0t04 24 V DC or 110-240 V AC 2CDC 282 006 F0206 0...20 mA 0...20 mA 2CDC 282 001 F0204 2CDC 282 002 F0204
4...20 mA
0...5 V
0...10 V
4...20 mA
alimentation
0...5 V
0...10 V
4...20 mA
Marche
0...20 mA
Arrêt
4...20 mA Légende

Type Signal d'entrée Signal de sortie Réf. internationale @ Article Colisage
Tension d'alimentation : 24 V DC universel
CC-E V/V CC-E/STD 0-5 V, 0-10 V 0-5 V, 0-10 V 1SVR011700R0000 (1) 001170000 1
0-20 mA, 4-20 mA 0-20 mA, 4-20 mA
Monofonction
➀ U : LED verte - tension d'ali- CC-E V/V 0-10 V 1SVR011710R2100 001171021 1
mentation CC-E V/I 0-10 V 0-20 mA 1SVR011711R1600 001171116 1
➁ Réglage du gain CC-E V/I 4-20 mA 1SVR011712R1700 001171217 1
➂ Réglage de l'offset CC-E I/V 0-20 mA 0-10 V 1SVR011713R1000 001171310 1 1
0-20 mA
1SVR011714R1100
CC-E I/I
001171411
➃ Commutateur DIP pour la CC-E I/I 4-20 mA 1SVR011715R1200 001171512 1
configuration des entrées CC-E I/V 0-10 V 1SVR011716R1300 001171613 1
et des sorties (disponible CC-E I/I 4-20 mA 0-20 mA 1SVR011717R1400 001171714 1
uniquement sur les produits CC-E I/I 4-20 mA 1SVR011718R2500 001171825 1
universels) CC-E V/V -10...+10 V -10...+10 V 1SVR011719R2600 001171926 1
Tension d'alimentation : 110-240 V AC universel
0-5 V, 0-10 V 0-5 V, 0-10 V
CC-E/STD 1SVR011705R2100 001170521 1
0-20 mA, 4-20 mA 0-20 mA, 4-20 mA
Monofonction
CC-E V/V 0-10 V 1SVR011720R2300 001172023 1
CC-E V/I 0-10 V 0-20 mA 1SVR011721R1000 001172110 1
CC-E V/I 4-20 mA 1SVR011722R1100 001172211 1
CC-E I/V 0-10 V 1SVR011723R1200 001172312 1
CC-E I/I 0-20 mA 0-20 mA 1SVR011724R1300 001172413 1
CC-E I/I 4-20 mA 1SVR011725R1400 001172514 1
CC-E I/V 0-10 V 1SVR011726R1500 001172615 1
CC-E I/I 4-20 mA 0-20 mA 1SVR011727R1600 001172716 1
CC-E I/I 4-20 mA 1SVR011728R2700 001172827 1
CC-E V/V -10...+10 V -10...+10 V 1SVR011729R2000 001172920 1
(1) 1604 classe I, Div. 2 (produit universel)
