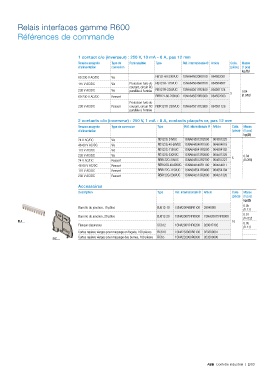

Page 147 - Controle-industriel

Relais interfaces gamme R600

Références de commande

1 contact c/o (inverseur) : 250 V, 10 mA - 6 A, pas 12 mm
Tension assignée Type de Particularités Type Réf. internationale @ Article Colis. Masse
d'alimentation connexion (pièce) (1 pce)
kg (lb)
60-230 V AC/DC Vis RB121-60-230VUC 1SNA645020R0100 064502001
115 V AC/DC Vis Protection fuite de RB121R-115VUC 1SNA645046R0700 064504607
courant, circuit RC
230 V AC/DC Vis parallèle à l'entrée RB121R-230VUC 1SNA645011R2400 064501124 5 0.04
60-230 V AC/DC Ressort RBR121-60-230VUC 1SNA645520R0300 064552003 (0.088)
Protection fuite de
230 V AC/DC Ressort courant, circuit RC RBR121R-230VUC 1SNA645511R2600 064551126
parallèle à l'entrée

2 contacts c/o (inverseur) : 250 V, 1 mA - 8 A, contacts plaqués or, pas 12 mm
Tension assignée Type de connexion Type Réf. internationale @ Article Colis. Masse
d'alimentation (pièce) (1 pce)
kg (lb)
24 V AC/DC Vis RB122G-24VUC 1SNA645012R2500 064501225
48-60 V AC/DC Vis RB122G-48-60VUC 1SNA645040R1500 064504015
115 V AC/DC Vis RB122G-115VUC 1SNA645041R0200 064504102
230 V AC/DC Vis RB122G-230VUC 1SNA645013R2600 064501326 5 0.04
24 V AC/DC Ressort RBR122G-24VUC 1SNA645512R2700 064551227 (0.088)
48-60 V AC/DC Ressort RBR122G-48-60VUC 1SNA645540R1700 064554017
115 V AC/DC Ressort RBR122G-115VUC 1SNA645541R0400 064554104
230 V AC/DC Ressort RBR122G-230VUC 1SNA645513R2000 064551320

Accessoires
Description Type Réf. internationale @ Article Colis. Masse
(pièce) (1 pce)
kg (lb)
0.05
Barrette de jonction, 10 pôles BJ612-10 1SNA290488R0100 29048801
(0.11)
0.01
Barrette de jonction, 20 pôles BJ612-20 1SNA206754R0000 1SNA206754R0000 (0.022)
BJ... 10 0.05
Flasque séparateur SC612 1SNA290474R0200 029047402
(0.11)
Cartes repères vierges pour maquage en façade, 100 pièces RC610 1SNA233000R0100 023300001
SC... Cartes repères vierges pour maquage des bornes, 100 pièces RC65 1SNA232000R0000 023200000

ABB Contrôle industriel | 2/93
