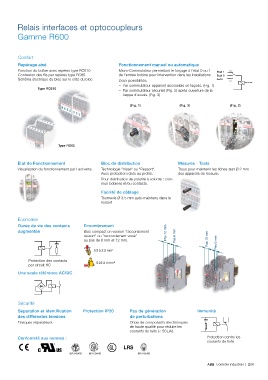

Page 145 - Controle-industriel

Relais interfaces et optocoupleurs

Gamme R600

Confort
Repérage aisé Fonctionnement manuel ou automatique
Fonction du boîtier avec repères type RC610 Micro-Commutateur permettant le forçage à l'état 0 ou 1 État 1 A3
Connexion des fils par repères type RC65 de l'entrée bobine pour intervention dans les installations. État 0
Schéma électrique du bloc sur le côté du bloc Deux possibilités: Auto A1
– Par commutateur apparent accessible en façade. (Fig. 1)
Type RC610 – Par commutateur sécurisé (Fig. 2) après ouverture de la
trappe d'accès. (Fig. 3)

(Fig. 1) (Fig. 3) (Fig. 2)

Type RC65

État de Fonctionnement Bloc de distribution Mesures - Tests
Visualisation du fonctionnement par Led verte. Technologie "Vissé" ou "Ressort". Trous pour maintenir les fiches-test Ø 2 mm
Avec protection reliée au profilé. des appareils de mesure.
Pour distribution de polarité à volonté : com-
mun bobines et/ou contacts.
Facilité de câblage
Tournevis Ø 3.5 mm auto-maintenu dans le
ressort

Économie
Durée de vie des contacts Encombrement
augmentée Bloc compact en version "raccordement Pas 12 mm
ressort" ou "raccordement vissé" Pas 6 mm
au pas de 6 mm et 12 mm. Pas 12 mm Pas 6 mm

0.2 à 2.5 mm²

Protection des contacts 0.22 à 4 mm²
par circuit RC
Une seule référence AC/DC

Sécurité
Séparation et identification Protection IP20 Pas de génération Immunité
des différentes tensions de perturbations
Flasques séparateurs. Choix de composants électroniques
de haute qualité pour réduire les
courants de fuite (< 50 µA).
Conformité aux normes : Protection contre les
courants de fuite
LRS
(en cours) (en cours) (en cours)

ABB Contrôle industriel | 2/91
