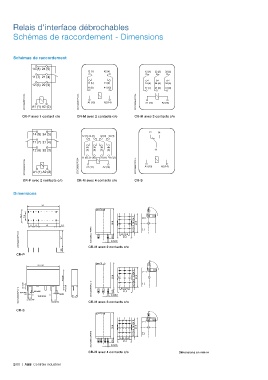

Relais d'interface débrochables
Schémas de raccordement - Dimensions
Schémas de raccordement
2CDC292001F0004 2CDC292011F0004 2CDC292016F0004
CR-P avec 1 contact c/o CR-M avec 2 contacts c/o CR-M avec 3 contacts c/o
2CDC292008F0004 2CDC292020F0004 2CDC292001F0014
CR-P avec 2 contacts c/o CR-M avec 4 contacts c/o CR-S
Dimensions
2CDC292001F0015
2CDC292002F0004 CR-M avec 2 contacts c/o
CR-P
28 1.102
15 0.591
0.5 0.020 3.5 0.138 2CDC292002F0015
2CDC292052F0013 0.9 0.035 3.78 0.149 0.5 0.020 5.04 0.198 1 0.039 5 0.197 CR-M avec 3 contacts c/o
16.38 0.645
CR-S
2CDC292003F0015
CR-M avec 4 contacts c/o Dimensions en mm in
2/88 | ABB Contrôle industriel
