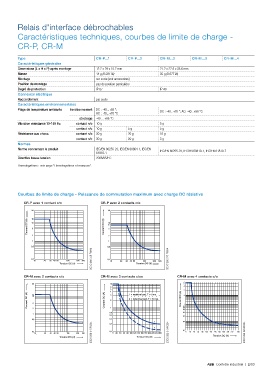

Relais d'interface débrochables

Caractéristiques techniques, courbes de limite de charge -
CR-P, CR-M

Type CR-P...1 CR-P...2 CR-M...2 CR-M...3 CR-M...4
Caractéristiques générales
Dimensions (L x H x P) après montage 12.7 x 29 x 15.7 mm 21.2 x 27.5 x 35.6 mm
Masse 14 g (0.031 lb) 35 g (0.077 lb)
Montage sur socle (voir accessoires)
Position de montage pas de position particulière
Degré de protection IP 67 IP 40
Connexion électrique
Raccordement par socle
Caractéristiques environnementales
Plage de température ambiante fonctionnement DC : -40...+85 °; DC : -40...+70 °; AC: -40...+55 °C
AC : -40...+70 °C
stockage -40 ... +85 °C
Vibration resistance 10-150 Hz contact n/o 10 g 5 g
contact n/c 10 g 5 g 5 g
Résistance aux chocs contact n/o 30 g 20 g 10 g
contact n/c 30 g 20 g 5 g
Normes
Norme concernant le produit IEC/EN 60255-23, IEC/EN 60664-1, IEC/EN IEC/EN 60255-23, IEC/EN 60810-1, IEC/EN 61810-7
61810-1
Directive basse tension 2006/95/EC
Homologations : voir page "Homologations et marques".

Courbes de limite de charge - Puissance de commutation maximum avec charge DC résistive

CR-P avec 1 contact c/o CR-P avec 2 contacts c/o

DC current [A] Courant DC (A) DC current [A] Courant DC (A)

2CDC 292 005 F0204 2CDC 292 010 F0204

DC voltage [V]
Tension DC (V) Tension DC (V)
DC voltage [V]
CR-M avec 2 contacts c/o CR-M avec 3 contacts c/os CR-M avec 4 contacts c/o

Courant DC (A) DC current [A] DC current [A] Courant DC (A) 1 = resistive load, T = 0 ms Courant DC (A) DC current [A]
2 = inductive load, T = 40 ms

2CDC 292 015 F0204 2CDC 292 019 F0204 2CDC 292 023 F0204

DC voltage [V]
DC voltage [V]
Tension DC (V) Tension DC (V) Tension DC (V)
DC voltage [V]
