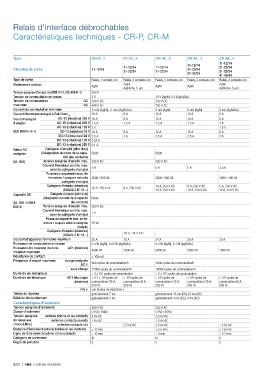

Relais d'interface débrochables

Caractéristiques techniques - CR-P, CR-M

Type CR-P...1 CR-P...2 CR-M...2 CR-M...3 CR-M...4
11-12/14
11-12/14
11-12/14 11-12/14 21-22/24
Circuit(s) de sortie 11-12/14 21-22/24
21-22/24 21-22/24 31-32/34
31-32/34
41-42/44
Type de sortie Relais, 1 contact c/o Relais, 2 contacts c/o Relais, 2 contacts c/o Relais, 3 contacts c/o Relais, 4 contacts c/o
Matériau de contact AgNi AgNi AgNi AgNi AgNi
AgNi/Au 5 µm AgNi/Au 5 µm
Tension assignée d'emploi Ue (VDE 0110, IEC 60947-1) 250 V
Tension de commutation minimum 5 V 10 V (AgNi); 5 V (AgNi/Au)
Tension de commutation DC 300 V DC 250 V DC
maximum AC 440 V AC 250 V AC
Courant de commutation minimum 5 mA (AgNi), 2 mA (AgNi/Au) 5 mA (AgNi) 5 mA (AgNi) 2 mA (AgNi/Au)
Courant thermique assigné à l’air libre I th 16 A 8 A 12 A 10 A 6 A
Courant assigné AC-12 (résistive) 230 V 16 A 8 A 12 A 10 A 6 A
d'emploi AC-15 (inductive) 230 V 1.5 A 1.5 A 1.5 A 1.5 A 1 A
AC-15 (inductive) 120 V 3 A 1.5 A
(IEC 60947- 5-1) DC-12 (résistive) 24 V 16 A 8 A 12 A 10 A 6 A
DC-13 (inductive) 24 V 2.5 A 2 A 2.5 A 2.5 A 2 A
DC-13 (inductive) 120 V 0.22 A
DC-13 (inductive) 250 V 0.1 A
Valeur AC Catégorie d’emploi (pilot duty)
assignée (Désignation du code de la capa- B300 B300
cité des contacts)
(UL 508) tension assignée d'emploi max. 300 V AC 300 V AC
Courant thermique continu max.
selon la catégorie d'emploi 5 A 5 A 5 A 2.5 A
Puissance apparente max. de
fermeture / coupure selon la 3600 / 360 VA 3600 / 360 VA 1800 / 180 VA
catégorie d'emploi
Catégorie d’emploi (résistive) 10 A, 250 V AC 6 A, 250 V AC 5 A, 250 V AC
(CSA22.2 N° 14...) 16 A, 250 V AC 8 A, 250 V AC 12 A, 150 V AC 10 A, 150 V AC 10 A, 150 V AC
Capacité DC Catégorie d’emploi (pilot duty)
(Désignation du code de la capacité R300
(UL 508 ; NEMA des contacts)
ICS-5) Tension assignée d'emploi max. 300 V DC
Courant thermique continu max.
selon la catégorie d'emploi 1 A
Puissance apparente max. de fer-
meture / coupure selon la catégorie 28 VA
d'emploi
Catégorie d’emploi (résistive)
(CSA22.2 N° 14...) - 10 A, 24 V DC -
Courant (d'appel) de fermeture maximum 30 A 15 A 24 A 20 A 12 A
Puissance de commutation minimum 0.3 W (AgNi), 0.05 W (AgNi/Au) 0.3 W (AgNi), 0.1 W (AgNi/Au)
Puissance (de coupure) de com- AC1 (résistive)
mutation maximum 4000 VA 2000 VA 3000 VA 2500 VA 1500 VA
Résistance de contact ≤ 100 mΩ
Fréquence d'emploi maximum charge assignée
AC-1 600 cycles de commutation/h 1200 cycles de commutation/h
sans charge 72000 cycles de commutation/h 18000 cycles de commutation/h
Durée de vie mécanique > 3 x 10 cycles de commutation > 2 x 10 cycles de commutation
7
7
Durée de vie électrique AC1 électrique > 0.7 x 10 cycles de > 10 cycles de > 10 cycles de > 10 cycles de > 10 cycles de
5
5
5
5
5
(résistive) commutation (16 A, commutation (8 A, commutation (12 A, commutation (10 A, commutation (6 A,
250 V) 250 V) 250 V) 250 V) 250 V)
cos ϕ voir facteur de réduction F
Temps de réponse généralement 7 ms généralement 13 ms (DC),10 ms (AC)
Délai de déclenchement généralement 3 ms généralement 3 ms (DC), 8 ms (AC)
Caractéristiques d'isolement
Tension assignée d’isolement 400 V AC 250 V AC
Classe d'isolement C250 / B400 C250 / B250
Tension assignée entre la bobine et les contacts 5 kV AC 2.5 kV AC
de tenue aux entre les contacts ouverts 1 kV AC 1.5 kV AC
chocs (Uimp) entre les contacts c/o - 2.5 kV AC 2.5 kV AC ≥ 2 kV AC
Distance d'isolement entre la bobine et les contacts ≥ 10 mm ≥ 2.5 mm ≥ 1.6 mm
Ligne de fuite entre la bobine et les contacts ≥ 10 mm ≥ 4 mm ≥ 3.2 mm
Catégorie de surtension III III II
Degré de pollution 3 3 2
