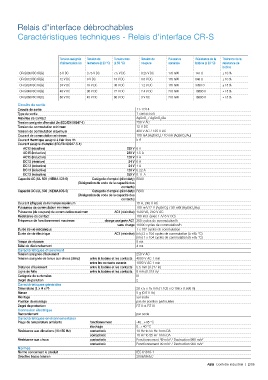

Relais d'interface débrochables

Caractéristiques techniques - Relais d'interface CR-S

Tension assignée Tension de Tension max. Tension de Puissance Résistance de la Tolérance de la
d'alimentation Us fermeture (à 23 °C) (à 55 °C) coupure nominale bobine (à 23 °C) résistance de
bobine
CR-S005VDC1R(G) 5 V DC 3.75 V DC 7.5 V DC 0.25 V DC 170 mW 147 Ω ± 10 %
CR-S012VDC1R(G) 12 V DC 9 V DC 18 V DC 0.6 V DC 170 mW 848 Ω ± 10 %
CR-S024VDC1R(G) 24 V DC 18 V DC 36 V DC 1.2 V DC 170 mW 3390 Ω ± 15 %
CR-S048VDC1R(G) 48 V DC 36 V DC 72 V DC 2.4 V DC 210 mW 10600 Ω ± 15 %
CR-S060VDC1R(G) 60 V DC 45 V DC 90 V DC 3 V DC 210 mW 16600 Ω ± 15 %
Circuits de sortie
Circuits de sortie 11-12/14
Type de sortie 1 contact c/o
Matériau de contact AgSnO / AgSnO /Au
2
2
Tension assignée d'emploi Ue (IEC/EN 60947-1) 250 V AC
Tension de commutation minimum 12 V DC
Tension de commutation maximum 400 V AC / 125 V DC
Courant de commutation minimum 100 mA (AgSnO ) / 10 mA (AgSnO /Au)
2
2
Courant thermique assigné à l’air libre Ith 5 A
Courant assigné d'emploi (IEC/EN 60947-5-1)
AC12 (résistive) 230 V 6 A
AC15 (inductive) 230 V 1.5 A
AC15 (inductive) 120 V 3 A
DC12 (résistive) 24 V 6 A
DC13 (inductive) 24 V 1 A
DC13 (inductive) 120 V 0.22 A
DC13 (inductive) 250 V 0.11 A
Capacité AC (UL 508 ; NEMA ICS-5) Catégorie d’emploi (pilot duty) B300
(Désignation du code de la capacité des
contacts)
Capacité DC (UL 508 ; NEMA ICS-5) Catégorie d’emploi (pilot duty) R300
(Désignation du code de la capacité des
contacts)
Courant (d'appel) de fermeture maximum 15 A, 240 V AC
Puissance de commutation minimum 100 mA/12 V (AgSnO ) / 50 mW (AgSnO /Au)
2
2
Puissance (de coupure) de commutation maximum AC1 (résistive) 1500 VA, 250 V AC
Résistance de contact 100 mW (avec 1 A/ 6 V DC)
Fréquence de fonctionnement maximum charge assignée AC1 360 cycles de commutation/h
sans charge 18000 cycles de commutation/h
Durée de vie mécanique 1 x 107 cycles de commutation
Durée de vie électrique AC1 (résistive) (n/c) 3 x 104 cycles de commutation (à +85 °C)
(n/o) 1 x 104 cycles de commutation (à +85 °C)
Temps de réponse 8 ms
Délai de déclenchement 4 ms
Caractéristiques d'isolement
Tension assignée d’isolement 250 V AC
Tension assignée de tenue aux chocs (Uimp) entre la bobine et les contacts 4000 V AC 1 min
entre les contacts ouverts 1000 V AC 1 min
Distance d'isolement entre la bobine et les contacts 5.5 mm (0.217 in)
Ligne de fuite entre la bobine et les contacts 8 mm (0.315 in)
Catégorie de surtension III
Degré de pollution 2
Caractéristiques générales
Dimensions (L x H x P) 28 x 5 x 15 mm (1.102 x 0.196 x 0.590 in)
Masse 5 g (0.011 lb)
Montage sur socle
Position de montage pas de position particulière
Degré de protection RT II et RT III
Connexion électrique
Raccordement par socle
Caractéristiques environnementales
Plage de température ambiante fonctionnement -40...+85 °C
stockage 0...+40 °C
Résistance aux vibrations (10-150 Hz) contact n/o 10 Hz to 55 Hz 1mm DA
contact n/c 10 Hz to 55 Hz 1mm DA
Résistance aux chocs contact n/o Fonctionnement 49 m/s² / Destruction 980 m/s²
contact n/c Fonctionnement 49 m/s² / Destruction 980 m/s²
Normes
Norme concernant le produit IEC 61810-1
Directive basse tension 2006/95/EC
