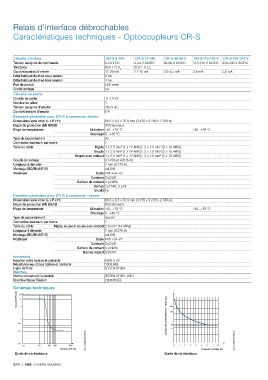

Relais d'interface débrochables

Caractéristiques techniques - Optocoupleurs CR-S

Circuits d'entrée CR-S 6-24V CR-S 12-24V CR-S 48-60 V CR-S 110-125 V CR-S 220-240 V
Tension assignée de commande 6-24 V DC 2-24 V AC/DC 48-60 V AC/DC 110-125 V AC/DC 220-240 V AC/DC
Tolérance (0.8-1.2) U n (0.8-1.1) U n
Courant nominal d'entrée 11-29 mA 11-16 mA 3.6-4.5 mA 3.6 mA 3.6 mA
Délai habituel de mise sous tension 8 ms
Délai habituel de mise hors tension 4 ms
État du produit LED verte
Circuit protégé oui
Circuits de sortie
Circuits de sortie 11-12/14
Nombre de pôles 1
Tension assignée d'emploi 250 V AC
Courant assigné d'emploi 6 A
Données générales pour CR-S à connexion vissée
Dimensions sans étrier (L x P x H) 88.3 x 6.3 x 70.9 mm (3.476 x 0.248 x 2.789 in)
Degré de protection (EN 60529) IP20 (bornes)
Plage de température Utilisation -40...+70 °C -40...+55 °C
Stockage 0...+40 °C
Type de raccordement vis
Connexion maximum par borne 2
Taille du câble Rigide 1 x 2.5 mm² (1 x 14 AWG) ; 2 x 1.5 mm² (2 x 16 AWG)
Souple 1 x 2.5 mm² (1 x 14 AWG) ; 2 x 1.5 mm² (2 x 16 AWG)
Souple avec embout 1 x 2.5 mm² (1 x 14 AWG) ; 2 x 1.0 mm² (2 x 18 AWG)
Couple de serrage 0.5 Nm (4.426 lb.in)
Longueur à dénuder 7 mm (0.276 in)
Montage (IEC/EN 60715) rail DIN
Matériaux Socle PA6 +GF-V2
Contacts CuZn36
Surface de contact 3 μ Ni/Sn
Bornes CuZn40, 3 μ Ni
Vis M3 Fe
Données générales pour CR-S à connexion ressort
Dimensions sans étrier (L x P x H) 88.3 x 6.3 x 70.9 mm (3.476 x 0.248 x 2.789 in)
Degré de protection (EN 60529) IP20 (bornes)
Plage de température Utilisation -40...+70 °C -40...+55 °C
Stockage 0...+40 °C
Type de raccordement ressort
Connexion maximum par borne 1
Taille du câble Rigide, souple et souple avec embout 2.5 mm² (14 AWG)
Longueur à dénuder 7 mm (0.276 in)
Montage (IEC/EN 60715) rail DIN
Matériaux Socle PA6 +GF-V2
Contacts CuZn36
Surface de contact 3 μ Ni/Sn
Bornes ressort SUS301
Isolement
Isolation entre bobine et contacts 5000 V AC
Résistance aux chocs bobine et contacts 1000 MW
Ligne de fuite IEC/EN 61984
Normes
Norme concernant le produit IEC/EN 61984: 2001
Directive Basse Tension 2006/95/EC
Schémas techniques
Courant DC (A) DC current (A) 10 5 2 Operations (*1000 ops) 100

1 Cycles de commutation (* 1000 op.) 50
0.5 10
0.2 5
2CDC292012F0214 2CDC292013F0214

0.1
10 20 50 100 200 0 1 2 3 4 5 6 7 8
Tension DC (V) Courant nominal (A)
DC voltage (V)
Contact current (A)
Durée de vie électrique Durée de vie électrique
