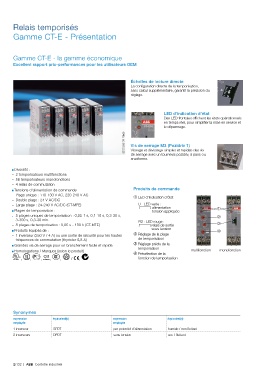

Page 186 - Controle-industriel

Relais temporisés

Gamme CT-E - Présentation

Gamme CT-E - la gamme économique
Excellent rapport prix-performances pour les utilisateurs OEM

Échelles de lecture directe
La configuration directe de la temporisation,
sans calcul supplémentaire, garantit la précision du
réglage.

LED d’indication d’état
Des LED frontales affichent les états opérationnels
en temps réel, pour simplifier la mise en service et
le dépannage.
2CDC 255 011 F0b05 Vis de serrage M3 (Pozidriv 1)

Vissage et dévissage simples et rapides des vis
de serrage avec un tournevis pozidriv, à pans ou
cruciforme.

■ Diversité :
– 2 temporisateurs multifonctions
– 56 temporisateurs monofonctions
– 4 relais de commutation
■ Tensions d’alimentation de commande Produits de commande
– Plage unique : 110-130 V AC, 220-240 V AC ➀ LED d’indication d’état
– Double plage : 24 V AC/DC
– Large plage : 24-240 V AC/DC (CT-MFE) U - LED verte : 1SVC 110 000 F0503 1SVC 110 000 F0500
V
■ Plages de temporisation : alimentation ➀
tension appliquée

– 5 plages uniques de temporisation : 0,05-1 s, 0,1-10 s, 0,3-30 s, ➁

3-300 s, 0,3-30 min. R2 : LED rouge :
– 8 plages de temporisation : 0,05 s - 100 h (CT-MFE) relais de sortie ➂
V
■ Produits équipés de : sous tension ➃
– 1 inverseur (250 V / 4 A) ou une sortie de sécurité pour les hautes ➁ Réglage de la plage
fréquences de commutation (thyristor 0,8 A) de temporisation
■ Grandes vis de serrage pour un branchement facile et rapide ➂ Réglage précis de la
temporisation
■ Homologations / Marques (selon le produit) multifonction monofonction
➃ Présélection de la
, , , , , / , fonction de temporisation

Synonymes
expression équivalent(s) expression équivalent(s)
employée employée
1 inverseur SPDT par potentiel d’alimentation humide / non flottant
2 inverseurs DPDT sans tension sec / flottant
