Relais temporisés

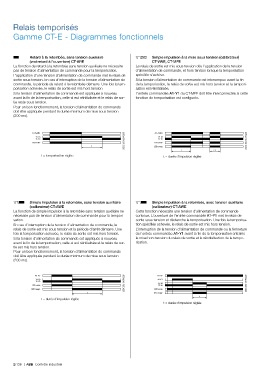

Gamme CT-E - Diagrammes fonctionnels

B Retard à la retombée, sans tension auxiliaire CA Simple impulsion à la mise sous tension (calibrateur)
(vrai retard à l’ouverture) CT-ARE CT-VWE, CT-MFE
La fonction de retard à la retombée sans tension auxiliaire ne nécessite Le relais de sortie est mis sous tension dès l’application de la tension
pas de tension d’alimentation de commande pour la temporisation. d’alimentation de commande, et hors tension lorsque la temporisation
L’application d’une tension d’alimentation de commande met le relais de spécifiée s’achève.
sortie sous tension. En cas d’interruption de la tension d’alimentation de Si la tension d’alimentation de commande est interrompue avant la fin
commande, la période de retard à la retombée démarre. Une fois la tem- de la temporisation, le relais de sortie est mis hors tension et la tempori-
porisation achevée, le relais de sortie est mis hors tension. sation est réinitialisée.
Si la tension d’alimentation de commande est appliquée à nouveau L’entrée commandée A1-Y1 du CT-MFE doit être interconnectée si cette
avant la fin de la temporisation, celle-ci est réinitialisée et le relais de sor- fonction de temporisation est configurée.
tie reste sous tension.
Pour un bon fonctionnement, la tension d’alimentation de commande
doit être appliquée pendant la durée minimum de mise sous tension
(200 ms).

A1-A2/B1 A1-A2/B1
15-18 15-18
15-16 15-16
LED verte 2CDC 252 133 F0205 LED verte 2CDC 252 134 F0205
t LED rouge
t < t
t = temporisation réglée t = durée d’impulsion réglée

CB Simple impulsion à la retombée, sans tension auxiliaire CB Simple impulsion à la retombée, avec tension auxiliaire
(calibrateur) CT-AWE (calibrateur) CT-AWE
La fonction de simple impulsion à la retombée sans tension auxiliaire ne Cette fonction nécessite une tension d’alimentation de commande
nécessite pas de tension d’alimentation de commande pour la tempori- continue. L’ouverture de l’entrée commandée A1-Y1 met le relais de
sation. sortie sous tension et déclenche la temporisation. Une fois la temporisa-
En cas d’interruption de la tension d’alimentation de commande, le tion spécifiée achevée, le relais de sortie est mis hors tension.
relais de sortie est mis sous tension et la période d’arrêt démarre. Une L’interruption de la tension d’alimentation de commande ou la fermeture
fois la temporisation achevée, le relais de sortie est mis hors tension. de l’entrée commandée A1-Y1 avant la fin de la temporisation entraîne
Si la tension d’alimentation de commande est appliquée à nouveau la mise hors tension du relais de sortie et la réinitialisation de la tempo-
avant la fin de la temporisation, celle-ci est réinitialisée et le relais de sor- risation.
tie est mis hors tension.
Pour un bon fonctionnement, la tension d’alimentation de commande
doit être appliquée pendant la durée minimum de mise sous tension
(200 ms).

A1-A2 A1-A2
15-18 A1-Y1
15-16
15-16
LED verte 2CDC 252 138 F0205 15-18 2CDC 252 137 F0205
LED rouge LED verte
t LED rouge
t
t = durée d’impulsion réglée
t = durée d’impulsion réglée
