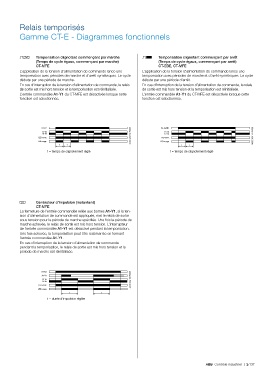

Relais temporisés

Gamme CT-E - Diagrammes fonctionnels

DA Temporisation clignotant commençant par marche DB Temporisation clignotant commençant par arrêt
(Temps de cycle égaux, commençant par marche) (Temps de cycle égaux, commençant par arrêt)
CT-MFE CT-EBE, CT-MFE
L’application de la tension d’alimentation de commande lance une L’application de la tension d’alimentation de commande lance une
temporisation avec périodes de marche et d’arrêt symétriques. Le cycle temporisation avec périodes de marche et d’arrêt symétriques. Le cycle
débute par une période de marche. débute par une période d’arrêt.
En cas d’interruption de la tension d’alimentation de commande, le relais En cas d’interruption de la tension d’alimentation de commande, le relais
de sortie est mis hors tension et la temporisation est réinitialisée. de sortie est mis hors tension et la temporisation est réinitialisée.
L’entrée commandée A1-Y1 du CT-MFE est désactivée lorsque cette L’entrée commandée A1-Y1 du CT-MFE est désactivée lorsque cette
fonction est sélectionnée. fonction est sélectionnée.

A1-A2 A1-A2/B1
15-18 15-18
15-16 15-16
LED verte 2CDC 252 139 F0205 LED verte 2CDC 252 140 F0205
LED rouge LED rouge
t t t t
t = temps de clignotement réglé t = temps de clignotement réglé

H Générateur d’impulsion (instantané)
CT-MFE
La fermeture de l’entrée commandée reliée aux bornes A1-Y1, si la ten-
sion d’alimentation de commande est appliquée, met le relais de sortie
sous tension pour la période de marche spécifiée. Une fois la période de
marche achevée, le relais de sortie est mis hors tension. L’interrupteur
de l’entrée commandée A1-Y1 est désactivé pendant la temporisation.
Une fois achevée, la temporisation peut être redémarrée en fermant
l’entrée commandée A1-Y1.
En cas d’interruption de la tension d’alimentation de commande
pendant la temporisation, le relais de sortie est mis hors tension et la
période de marche est réinitialisée.

A1-A2
A1-Y1
15-18 2CDC 252 136 F0205
15-16
LED verte
LED rouge
t t
t = durée d’impulsion réglée

ABB Contrôle industriel | 2/13 7
