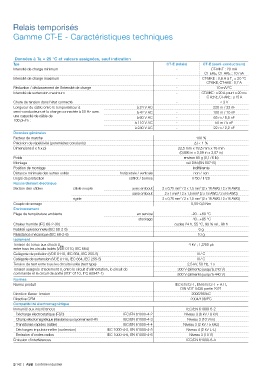

Relais temporisés

Gamme CT-E - Caractéristiques techniques

Données à Ta = 25 °C et valeurs assignées, sauf indication
Type CT-E (relais) CT-E (semi-conducteurs)
Intensité de charge minimum - CT-MKE : 20 mA
CT-EKE, CT-AKE : 10 mA
Intensité de charge maximum - CT-MKE : 0,8 A à T = 20 °C
a
CT-EKE, CT-AKE : 0,7 A
Réduction / déclassement de l’intensité de charge - 10 mA/°C
Intensité de surtension maximum - CT-MKE : ≤ 20 A pour t ≤ 20 ms
CT-EKE, CT-AKE : ≤ 15 A
Chute de tension dans l’état connecté - ≤ 3 V
Longueur du câble entre le temporisateur à à 24 V AC - 220 m / 22 nF
semi-conducteurs et la charge connectée à 50 Hz avec à 42 V AC - 100 m / 10 nF
une capacité de câble de à 60 V AC - 65 m / 6,5 nF
100 pF/m :
à 110 V AC - 50 m / 5 nF
à 240 V AC - 22 m / 2,2 nF
Données générales
Facteur de marche 100 %
Précision de répétitivité (paramètres constants) ∆t < 1 %
Dimensions (l x h x p) 22,5 mm x 78,5 mm x 78 mm
(0,886 in x 3,09 in x 3,07 in)
Poids environ 80 g (0,176 lb)
Montage rail DIN (EN 60715)
Position de montage indifférente
Distance minimale des autres unités horizontale / verticale non / non
Degré de protection coffret / bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec embout 2 x 0,75 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
2
2
sans embout 2 x 1 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
rigide 2 x 0,75 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
2
Couple de serrage 0,55-0,8 Nm
Environnement
Plage de température ambiante en service -20...+60 °C
stockage -40...+85 °C
Chaleur humide (IEC 68-2-30) cycles 24 h, 55 °C, 93 % rel., 96 h
Fiabilité opérationnelle (IEC 68-2-6) 6 g
Résistance mécanique (IEC 68-2-6) 10 g
Isolement
Tension de tenue aux chocs U 4 kV ; 1,2/50 µs
imp
entre tous les circuits isolés (VDE 0110, IEC 664)
Catégorie de pollution (VDE 0110, IEC 664, IEC 255-5) III / C
Catégorie de surtension (VDE 0110, IEC 664, IEC 255-5) III / C
Tension de test entre tous les circuits isolés (test type) 2,5 kV, 50 Hz, 1 s
Tension assignée d’isolement U entre le circuit d’alimentation, le circuit de 300 V (alimente jusqu’à 240 V)
i
commande et le circuit de sortie (VDE 0110, IEC 60947-1) 500 V (alimente jusqu’à 440 V)
Normes
Norme produit IEC 61812-1, EN 61812-1 + A11,
DIN VDE 0435 partie 2021
Directive Basse Tension 2006/95/EC
Directive CEM 2004/108/EC
Compatibilité électromagnétique
Immunité aux interférences IEC/EN 61000-6-2
Décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
Champ électromagnétique (résistance au rayonnement HF) IEC/EN 61000-4-3 Niveau 3 (10 V/m)
Transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
Décharges impulsionnelles (surtension) IEC 1000-4-5, EN 61000-4-5 Niveau 4 (2 kV L-L)
Émission d’ondes radios IEC 1000-4-6, EN 61000-4-6 Niveau 3 (10 V)
Émission d’interférences IEC/EN 61000-6-4
