Relais temporisés

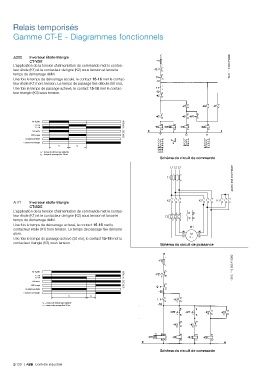

Gamme CT-E - Diagrammes fonctionnels

FA Inverseur étoile-triangle
CT-YDE
L’application de la tension d’alimentation de commande met le contac- 1SVC 110 000 F0390
teur étoile (K1) et le contacteur de ligne (K2) sous tension et lance le
temps de démarrage défini.
Une fois le temps de démarrage écoulé, le contact 15-16 met le contac-
teur étoile (K1) hors tension. Le temps de passage fixe débute (50 ms).
Une fois le temps de passage achevé, le contact 15-16 met le contac-
teur triangle (K3) sous tension.

A1-A2/B1
15-18
15-16
LED verte 2CDC 252 133 F0206
LED rouge
Contacteur étoile
Contacteur triangle
t 1 t 2
t 1 = temps de démarrage réglable
t 2 = temps de passage xe 50 ms
Schéma du circuit de commande
2CDC 252 012 F0b07
L1 L2 L3
1 3 5
-F1
2 4 6

1 3 5 -K3 1 3 5 -K1 1 3 5
-K2
FC Inverseur étoile-triangle 2 4 6 2 4 6 2 4 6
CT-SDE
L’application de la tension d’alimentation de commande met le contac- 97 95
teur étoile (K1) et le contacteur de ligne (K2) sous tension et lance le -F2 1 5 4
temps de démarrage défini. 3 2 6 98 96
Une fois le temps de démarrage achevé, le contact 15-16 met le -M1
contacteur étoile (K1) hors tension. Le temps de passage fixe démarre
alors. W1 M W2
V1
V2
Une fois le temps de passage achevé (30 ms), le contact 15-18 met le U1 3 ~ U2
contacteur triangle (K3) sous tension. Schéma du circuit de puissance
1SVC 110 000 F 0392

A1-A2/B1
15-18
15-16
LED verte 2CDC 252 134 F0206
LED rouge
Contacteur étoile
Contacteur triangle
t 1 t 2
t 1 = temps de démarrage réglable
t 2 = temps de passage xe 30 ms

Schéma du circuit de commande
