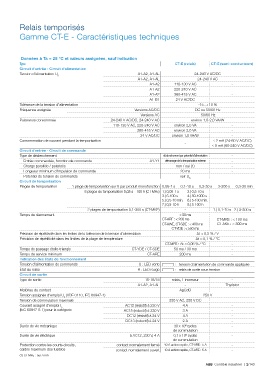

Relais temporisés

Gamme CT-E - Caractéristiques techniques

Données à Ta = 25 °C et valeurs assignées, sauf indication
Type CT-E (relais) CT-E (semi-conducteurs)
Circuit d’entrée - Circuit d’alimentation
Tension d’alimentation U A1-A2, A1-AL 24-240 V AC/DC
S
A1-A2, A1-AL 24-240 V AC
A1-A2 110-130 V AC -
A1-A2 220-240 V AC -
A1-A2 380-415 V AC -
A1-B1 24 V AC/DC -
Tolérance de la tension d’alimentation -15...+10 %
Fréquence assignée Versions AC/DC DC ou 50/60 Hz
Versions AC 50/60 Hz
Puissance consommée 24-240 V AC/DC, 24-240 V AC environ 1,0-2,0 VA/W
110-130 V AC, 220-240 V AC environ 2,0 VA -
380-415 V AC environ 3,0 VA -
24 V AC/DC environ 1,0 VA/W -
Consommation de courant pendant la temporisation ≤ 2 mA (24-60 V AC/DC)
-
≤ 8 mA (60-240 V AC/DC)
Circuit d’entrée - Circuit de commande
Type de déclenchement déclenchement par potentiel d’alimentation -
Entrée commandée, fonction de commande A1-Y1 démarrage de la temporisation externe -
Charge parallèle / polarisée non / oui (1) -
Longueur minimum d’impulsion de commande 20 ms -
Potentiel de tension de commande voir U -
S
Circuit de temporisation
Plages de temporisation 1 plage de temporisation sur 5 par produit monofonction 0,05-1 s 0,1-10 s 0,3-30 s 3-300 s 0,3-30 min
8 plages de temporisation 0,05 s - 100 h (CT-MFE) 1.) 0,05-1 s 2.) 0,5-10 s
3.) 5-100 s 4.) 50-1000 s
5.) 0,5-10 min. 6.) 5-100 min. -
7.) 0,5-10 h 8.) 5-100 h
2 plages de temporisation 0,1-300 s (CT-MKE) - 1.) 0,1-10 s 2.) 3-300 s
Temps de réarmement < 50 ms
CT-ARE : < 200 ms CT-MKE : < 100 ms
CT-AWE, CT-SDE : < 400 ms CT-AKE : < 300 ms
CT-YDE : < 500 ms
Précision de répétitivité dans les limites de la tolérance de la tension d’alimentation ∆t < 0,5 % / V
Précision de répétitivité dans les limites de la plage de température ∆t < 0,1 % / °C
CT-MFE : ∆t < 0,06 % / °C -
Temps de passage étoile-triangle CT-YDE / CT-SDE 50 ms / 30 ms -
Temps de service minimum CT-ARE 200 ms -
Indication des états de fonctionnement
Tension d’alimentation de commande U : LED verte V : tension d’alimentation de commande appliquée
État du relais R : LED rouge V : relais de sortie sous tension
Circuit de sortie
Type de sortie 15-16/18 relais, 1 inverseur -
A1-A2, A1-AL - Thyristor
Matériau du contact AgCdO -
Tension assignée d’emploi U (VDE 0110, IEC 60947-1) 250 V
e
Tension de commutation maximale 250 V AC, 250 V DC -
Courant assigné d’emploi I AC12 (résistif) à 230 V 4 A -
e
(IEC 60947-5-1) pour la catégorie AC15 (inductif) à 230 V 3 A -
DC12 (résistif) à 24 V 4 A -
DC13 (inductif) à 24 V 2 A -
Durée de vie mécanique 30 x 10 cycles -
6
de commutation
Durée de vie électrique à AC12, 230 V, 4 A 0,1 x 10 cycles -
6
de commutation
Protection contre les courts-circuits, contact normalement fermé 10 A action rapide, CT-ARE : 5 A -
calibre maximum des fusibles contact normalement ouvert 10 A action rapide, CT-ARE : 5 A -
(1) CT-MFE : oui / non
