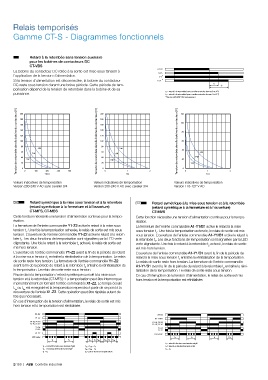

P. 204

Relais temporisés

       Gamme CT-S - Diagrammes fonctionnels




       B      Retard à la retombée sans tension auxiliaire
              pour les bobines de contacteurs DC
              CT-VBS
                                                                       A1-A2
       La bobine du contacteur DC reliée à la sortie est mise sous tension à   1+/2-
       l’application de la tension d’alimentation.                      3-4 1)                                 2CDC 252 045 F0206
       Si la tension d’alimentation est déconnectée, la bobine du contacteur   1+/2- 1)
       DC reste sous tension durant une brève période. Cette période de tem-                    t 1  t 2
       porisation dépend de la tension de retombée dans la bobine et de sa
       puissance.                                                         t 1  = retard à la retombée (sans cavalier entre les bornes 3 et 4  1) )
                                                                          t 2  = retard à la retombée (avec cavalier entre les bornes 3 et 4  1) )
                                                                          1)  Version 220-240 V AC uniquement

        Tension de retombée dans la bobine du contacteur [V]  180 80 60 40  9 W  7 W  3 W  2CDC 252 127 F0205  Tension de retombée dans la bobine du contacteur [V]  180  9 W  7 W  3 W  2CDC 252 128 F0205  Tension de retombée dans la bobine du contacteur [V]  100 80 60 40 20  7 W  3 W  2CDC 252 129 F0205
                                              200
          200
                                                                                 120
                                              160
          160
                                              140
          140
                                              120
          120
                                              100
          100
                                              80
                                              60
                                              40
          20
                                              20
                                                                                      9 W
           0
                                                                                  0
                                               0
                                                                                   0
                     200
                                                                                             1
                          300
                100
            0
                                                         1
                                                0
                     t [ms]
                                                         t [s]
                                                                                             t [s]
       Valeurs indicatives de temporisation   400  Valeurs indicatives de temporisation   2  Valeurs indicatives de temporisation   2
       Version 200-240 V AC sans cavalier 3/4  Version 200-240 V AC avec cavalier 3/4  Version 110-127 V AC
       AB     Retard symétrique à la mise sous tension et à la retombée    AB   Retard symétrique à la mise sous tension et à la retombée
              (retard symétrique à la fermeture et à l’ouverture)      (retard symétrique à la fermeture et à l’ouverture)
              CT-MFS, CT-MBS                                         CT-MVS
       Cette fonction nécessite une tension d’alimentation continue pour la tempo-  Cette fonction nécessite une tension d’alimentation continue pour la tempo-
       risation.                                             risation.
       La fermeture de l’entrée commandée Y1-Z2 active le retard à la mise sous   La fermeture de l’entrée commandée A1-Y1/B1 active le retard à la mise
       tension t . Une fois la temporisation achevée, le relais de sortie est mis sous   sous tension t . Une fois la temporisation achevée, le relais de sortie est mis
            1
                                                                      1
       tension. L’ouverture de l’entrée commandée Y1-Z2 active le retard à la retom-  sous tension. L’ouverture de l’entrée commandée A1-Y1/B1 active le retard à
       bée t . Les deux fonctions de temporisation sont signalées par la LED verte   la retombée t . Les deux fonctions de temporisation sont signalées par la LED
          2
                                                                      2
       clignotante. Une fois le retard à la retombée t  achevé, le relais de sortie est   verte clignotante. Une fois le retard à la retombée t  achevé, le relais de sortie
                                    2
       mis hors tension.                                     est mis hors tension.           2
       L’ouverture de l’entrée commandée Y1-Z2 avant la fin de la période de retard   L’ouverture de l’entrée commandée A1-Y1/B1 avant la fin de la période de
       à la mise sous tension t  entraîne la réinitialisation de la temporisation. Le relais   retard à la mise sous tension t  entraîne la réinitialisation de la temporisation.
                      1
                                                                                1
       de sortie reste hors tension. La fermeture de l’entrée commandée Y1-Z2   Le relais de sortie reste hors tension. La fermeture de l’entrée commandée
       avant la fin de la période de retard à la retombée t  entraîne la réinitialisation de   A1-Y1/B1 avant la fin de la période de retard à la retombée t  entraîne la réini-
                                       2
                                                                                                    2
       la temporisation. Le relais de sortie reste sous tension.   tialisation de la temporisation. Le relais de sortie reste sous tension.
       Pause dans la temporisation / retard symétrique cumulé à la mise sous   En cas d’interruption de la tension d’alimentation, le relais de sortie est mis
       tension et à la retombée (CT-MFS) : La temporisation peut être interrompue   hors tension et la temporisation est réinitialisée.
       momentanément en fermant l’entrée commandée X1-Z2. Le temps écoulé
       t  ou t  est enregistré et la temporisation reprendra à partir de ce point à la
           2a
       1a
       réouverture de l’entrée X1-Z2. Cette opération peut être répétée autant de
       fois que nécessaire.
       En cas d’interruption de la tension d’alimentation, le relais de sortie est mis
       hors tension et la temporisation est réinitialisée.
                 A1-A2                                                 A1-A2
                 Y1-Z2                                                A1-Y1/B1
              15-18, 25-28                              2CDC 252 022 F0206  15-18, 25-28
              15-16, 25-26                                           15-16, 25-26                              2CDC 252 023 F0206
                 21-24                                                 21-24
                 21-22                                                 21-22
                 X1-Z2                                                LED verte
               LED verte                                                      t 1     t 2       t 1   < t 2
                        t 1    t 2      t 1a  t 3 t 1b  t 2a  t 3  t 2b
                                                                          t 1  = retard à la mise sous tension réglé
                    t 1  = retard à la mise sous tension réglé  t 1a  + t 1b  = t 1  t 2  = retard au déclenchement réglé
                    t 2  = retard au déclenchement réglé  t 2a  + t 2b  = t 2  t 1  = t 2
                    t 1  = t 2         t 3  = pause dans la temporisation
         2/150  |  ABB  Contrôle industriel
