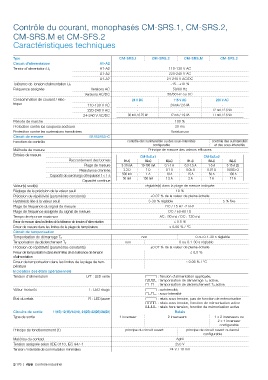

Contrôle du courant, monophasés CM-SRS.1, CM-SRS.2,

CM-SRS.M et CM-SFS.2
Caractéristiques techniques

Type CM-SRS.1 CM-SRS.2 CM-SRS.M CM-SFS.2
Circuit d'alimentation A1-A2
Tension d'alimentation U S A1-A2 110-130 V AC
A1-A2 220-240 V AC
A1-A2 24-240 V AC/DC
-15...+10 %
Tolérance de Tension d'alimentation U S
Fréquence assignée Versions AC 50/60 Hz
Versions AC/DC 50/60 Hz ou DC
Consommation de courant / élec- 24 V DC 115 V AC 230 V AC
trique 110-130 V AC - 24 mA / 2.6 VA -
220-240 V AC - - 12 mA / 2.6 VA
24-240 V AC/DC 30 mA / 0.75 W 17 mA / 1.9 VA 11 mA / 2.6 VA
Période de marche 100 %
Protection contre les coupures secteurs 20 ms
Protection contre les surtensions transitoires Varistances
Circuit de mesure B1/B2/B3-C
Fonction de contrôle contrôle des surintensités ou des sous-intensités contrôle des surintensités
configurable et des sous-intensités
Méthode de mesure Principe de mesure des valeurs efficaces
Entrées de mesure CM-SxS.x1 CM-SxS.x2
Raccordement des bornes B1-C B2-C B3-C B1-C B2-C B3-C
Plage de mesure 3-30 mA 10-100 mA 0.1-1 A 0.3-1.5 A 1-5 A 3-15 A (2)
Résistance d'entrée 3.3 Ω 1 Ω 0.1 Ω 0.05 Ω 0.01 Ω 0.0025 Ω
Capacité de surcharge d'impulsion t < 1 s 500 mA 1 A 10 A 15 A 50 A 100 A
Capacité continue 50 mA 150 mA 1.5 A 2 A 7 A 17 A
Valeur(s) seuil(s) réglable(s) dans la plage de mesure indiquée
Réglage de la précision de la valeur seuil 10 %
Précision de répétitivité (paramètres constants) ±0.07 % de la valeur de pleine échelle
Hystérésis liée à la valeur seuil 3-30 % réglable 5 % fixe
Plage de fréquence du signal de mesure DC / 15 Hz -2 kHz
Plage de fréquence assignée du signal de mesure DC / 50-60 Hz
Temps de réponse maximum AC : 80 ms / DC : 120 ms
Erreur de mesure dans les limites de la tolérance de tension d'alimentation ≤ 0.5 %
Erreur de mesure dans les limites de la plage de température ≤ 0.06 % / °C
Circuit de temporisation
non 0 ou 0.1-30 s réglable
Temporisation de démarrage T S
Temporisation de déclenchement T V non 0 ou 0.1-30 s réglable
Précision de répétitivité (paramètres constants) ±0.07 % de la valeur de pleine échelle
Erreur de temporisation dans les limites de la tolérance de tension - ≤ 0.5 %
d'alimentation
Erreur de temporisation dans les limites de la plage de tem- - ≤ 0.06 % / °C
pérature
Indication des états opérationnels
Tension d'alimentation U/T : LED verte V : Tension d'alimentation appliquée,
X : temporisation de démarrage T S active,
W : temporisation de déclenchement T V active
Valeur mesurée I : LED rouge V : surintensité,
W : sous-intensité
État du relais R : LED jaune V : relais sous tension, pas de fonction de mémorisation
Z : relais sous tension, fonction de mémorisation active
Y : relais hors tension, fonction de mémorisation active
Circuits de sortie 11(15)-12(16)/14(18), 21(25)-22(26)/24(28) Relais
Type de sortie 1 inverseur 2 inverseurs 1 x 2 inverseurs ou
2 x 1 inverseur
configurable
Principe de fonctionnement (1) principe du circuit ouvert principe de circuit ouvert ou fermé
configurable
Matériau du contact AgNi
Tension assignée selon VDE 0110, IEC 947-1 250 V
Tension / intensité de commutation minimales 24 V / 10 mA
