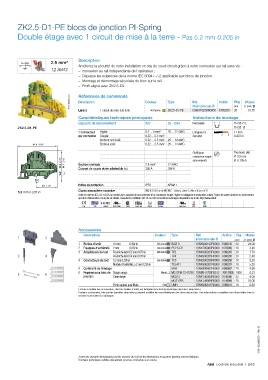

ZK2.5-D1-PE blocs de jonction PI-Spring

Double étage avec 1 circuit de mise à la terre - Pas 5.2 mm 0.205 in

2.5 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans vis :
12 AWG – connexion au rail indépendante de l'opérateur ;
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK2.5-D2.

1SNK162080V0014 Références de commande Couleur Type Réf. Article Pkg (1 pce) g
Description
Masse
internationale @
pce
Liaison 1 circuit de mise à la terre Vert-jaune ZK2.5-D1-PE 1SNK705250R0000 K705250 20 15.70
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Ferroviaire TH 35-7.5,
ZK2.5-D1-PE TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
84.6 3.33" Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Outil (pour Tournevis plat
conducteur souple Ø 3.5 mm
69.2 2.72" 61.7 2.43" Section nominale 2.5 mm² 12 AWG sans embout) Ø 0.138 in
396 A
300 A
Courant de courte durée admissible (1s)

44 1.73" Indice de protection IP20 NEMA 1
5.2 mm 0.205 in Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC - Class I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données ne sont fournies
qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-D2 1SNK705960R0000 K705960 20 3.40
3 Adaptateurs de test Pour fiche test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
3 4 Pour fiche test Ø 4 mm 0.079 in TP4 1SNK900205R0000 K900205 20 2.40
4 Connecteurs de test 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
6 Repères pour bloc de Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
5 6
jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la
section accessoires du catalogue.

1SNK162049S0301 - Rév. B

Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
