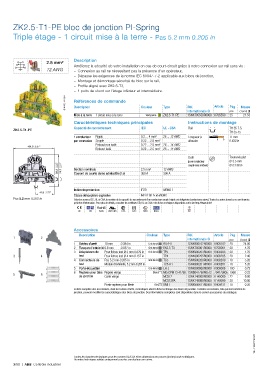

ZK2.5-T1-PE bloc de jonction PI-Spring

Triple étage - 1 circuit mise à la terre - Pas 5.2 mm 0.205 in

2.5 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans vis :
12 AWG – Connexion au rail ne nécessitant pas la présence d'un opérateur,
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction,
– Montage et démontage sécurisé du bloc sur le rail,
– Profile aligné avec ZK2.5-T3,
– 1 puits de shunt sur l'étage inférieur et intermédiaire.
1SNK162111V0014 Références de commande Couleur Type Réf. Article Pkg Masse

Description
Mise à la terre 1 circuit mise à la terre Vert-jaune ZK2.5-T1-PE internationale @ pce (1 pce) g
1SNK705550R0000 K705550
25
21.53
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZK2.5-T1-PE
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
101.9 3.97"
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Outil Tournevis plat
(pour conducteur Ø 3.5 mm
82.2 3.22" 74.7 2.91" Section nominale 2.5 mm² 12 AWG souple sans embout) Ø 0.138 in
300 A
396 A
Courant de courte durée admissible (1s)

Indice de protection IP20 NEMA 1
44.9 1.73"
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC
Pas 5.2 mm 0.205 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données ne sont fournies
qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 0.8 mm 0.031 in Gris foncé EK2.5-T3 1SNK705961R0000 K705961 20 4.76
3 Adaptateurs de Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
3 4 test Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
4 Connecteurs de Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Porte-étiquettes Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
5 6 de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes de
jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK162077S0301

Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
3/58 | ABB Contrôle industriel
