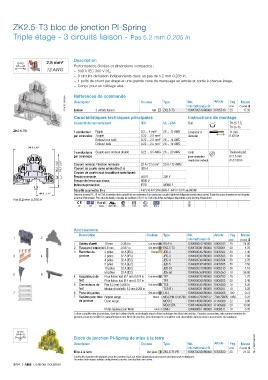

ZK2.5-T3 bloc de jonction PI-Spring

Triple étage - 3 circuits liaison - Pas 5.2 mm 0.205 in

2.5 mm² Description
Performances élevées et dimensions compactes :
12 AWG – 500 V IEC 300 V UL,
– 3 circuits de liaison indépendants dans un pas de 5.2 mm 0.205 in,
– 1 puits de shunt par étage et une grande zone de marquage en entrée et sortie à chaque étage,
– Conçu pour un câblage aisé.

1SNK162109V0014 Références de commande Couleur Gris Type Réf. Article Pkg (1 pce) g
Description
Masse
internationale @
pce
25
1SNK705510R0000 K705510
ZK2.5-T3
Liaison
17.33
3 circuits liaison
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZK2.5-T3 1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
99.6 3.89"
2 conducteurs Souple avec embout double 0.22 ... 0.5 AWG 26 ... 20 AWG Outil Tournevis plat
par connexion (pour conducteur Ø 3.5 mm
souple sans embout) Ø 0.138 in
82.2 3.22" 74.7 2.91" Courant nominal / Section nominale 22 A / 2.5 mm² 20 A / 12 AWG
Courant de courte durée admissible (1s)
300 A
Courant de court-circuit (conditions spécifiques)
Tension nominale 500 V 300 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 440 V 20 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
44.9 1.73" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données ne sont fournies
qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 5.2 mm 0.205 in
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 0.8 mm 0.031 in Gris foncé EK2.5-T3 1SNK705961R0000 K705961 20 4.76
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
test Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 6 Porte-étiquettes Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes de
jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Article Pkg Masse 1SNK162075S0301
internationale @ pce (1 pce) g
Mise à la terre Vert-jaune ZK2.5-T1-PE 1SNK705550R0000 K705550 25 21.53
Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
