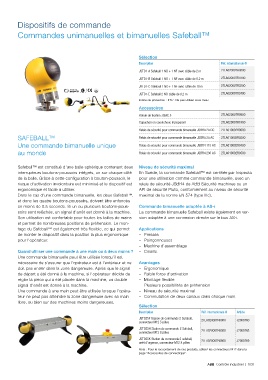

Dispositifs de commande
Commandes unimanuelles et bimanuelles Safeball™

Sélection
Description Réf. internationale @
JSTD1-A Safeball 1 NO + 1 NF avec câble de 2 m 2TLA020007R3000
JSTD1-B Safeball 1 NO + 1 NF avec câble de 0.2 m 2TLA020007R3100
JSTD1-C Safeball 1 NO + 1 NF avec câble de 10 m 2TLA020007R3200

JSTD1-E Safeball 2 NO câble de 0,2 m 2TLA020007R3400
Indice de protection : IP67. Ne pas utiliser sous l'eau.
Accessoires
Rotule de fixation JSMC 5 2TLA020007R0900
Capuchon en caoutchouc transparent 2TLA020007R1900
Relais de sécurité pour commande bimanuelle JSBR4 24 DC 2TLA010002R0000
SAFEBALL™ Relais de sécurité pour commande bimanuelle JSBR4 24 AC 2TLA010002R0200
Une commande bimanuelle unique Relais de sécurité pour commande bimanuelle JSBR4 115 AC 2TLA010002R0400
au monde Relais de sécurité pour commande bimanuelle JSBR4 230 AC 2TLA010002R0500

Safeball™ est constitué d'une balle sphérique contenant deux Niveau de sécurité maximal
interrupteurs boutons-poussoirs intégrés, un sur chaque côté En Suède, la commande Safeball™ est certifiée par Inspecta
de la balle. Grâce à cette configuration à bouton-poussoir, le pour une utilisation comme commande bimanuelle, avec un
risque d'activation involontaire est minimisé et le dispositif est relais de sécurité JSBR4 de ABB Sécurité machines ou un
ergonomique et facile à utiliser. API de sécurité Pluto, conformément au niveau de sécurité
Dans le cas d'une commande bimanuelle, les deux Safeball™, maximal de la norme EN 574 (type IIIc).
et donc les quatre boutons-poussoirs, doivent être enfoncés
en moins de 0.5 seconde. Si un ou plusieurs boutons-pous- Commande bimanuelle adaptée à AS-i
soirs sont relâchés, un signal d'arrêt est donné à la machine. La commande bimanuelle Safeball existe également en ver-
Son utilisation est confortable pour toutes les tailles de mains sion adaptée à une connexion directe sur le bus AS-i.
et permet de nombreuses positions de préhension. Le mon-
tage du Safeball™ est également très flexible, ce qui permet Applications
de monter le dispositif dans la position la plus ergonomique – Presses
pour l'opérateur. – Poinçonneuses
– Machine d'assemblage
Quand utiliser une commande à une main ou à deux mains ? – Cisaille.
Une commande bimanuelle peut être utilisée lorsqu'il est
nécessaire de s'assurer que l'opérateur est à l'extérieur et ne Avantages
doit pas entrer dans la zone dangereuse. Après que le signal – Ergonomique
de départ a été donné à la machine, si l'opérateur décide de – Faible force d'activation
régler la pièce qui a été placée dans la machine, un double – Montage flexible
signal d'arrêt est donné à la machine. – Plusieurs possibilités de préhension
Une commande à une main peut être utilisée lorsque l'opéra- – Niveau de sécurité maximal
teur ne peut pas atteindre la zone dangereuse avec sa main – Commutation de deux canaux dans chaque main.
libre, ou bien sur des machines moins dangereuses.
Sélection
Description Réf. internationale @ Article
JSTD25F Station de commande 2 Safeball,
connecteur M12 5 pôles 2TLA020007R6000 J2000760
JSTD25H Station de commande 2 Safeball, 2TLA020007R6300 J2000763
connecteur M12 8 pôles
JSTD25K Station de commande 2 safeball, 2TLA020007R6900 J2000769
arrêt d'urgence, connecteur M12 8 pôles
Nota : Pour le raccordement de ces produits, utilisez les connecteurs M12 dans la
page "Accessoires de connectique".
