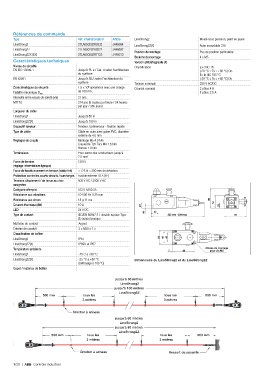

Références de commande
Type Réf. internationale @ Article LineStrong2 Moulé sous pression, peint en jaune
LineStrong2 2TLA050202R0332 J446694 LineStrong2Z(X) Acier inoxydable 316
LineStrong2Z 2TLA050202R0322 J446697 Position de montage Pas de position particulière
LineStrong2ZX (EX) 2TLA050202R7125 J446613
Boulons de montage 4 x M5
Caractéristiques techniques Version antidéflagrante (X)
Niveau de sécurité Classification Ex d IIC T6
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture (-20 °C ≤ Ta ≤ +60 °C) Gb
du système Ex tb IIIC T85 °C
EN 62061 Jusqu'à SIL3 selon l'architecture du (-20 °C ≤ Ta ≤ +60 °C) Db
système Tension nominale 250 V AC/DC
Caractéristiques de sécurité 1.5 x 10 opérations avec une charge Courant nominal 2 pôles 4 A
6
de 100 mA,
Fiabilité mécanique B 10d 4 pôles 2.5 A
Intervalle entre essais de sûreté (vie) 21 ans
MTTFd 214 ans (8 cycles par heure / 24 heures
par jour / 365 jours)
Longueur du câble
LineStrong2 Jusqu'à 80 m
LineStrong2Z(X) Jusqu'à 100 m
Dispositif tendeur Tendeur / préhenseur - fixation rapide
Type de câble Câble en acier avec gaine PVC, diamètre
externe de 4.0 mm
Réglages de couple Montage M5 4.0 Nm
Couvercle T20 Torx M4 1.5 Nm
Bornes 1.0 Nm
Terminaison Pour serrer des conducteurs jusqu'à
2.5 mm ²
Force de tension 130 N
(réglage intermédiaire typique)
Force de fonctionnement en tension (câble tiré) < 125 N < 300 mm de déviation
Protection contre les courts-circuits / surcharges Fusible externe 10 A (FF)
Tensions d'isolement / de tenue au choc 500 V AC / 2500 V AC
assignées
Catégorie d'emploi AC15 A300 3A
Résistance aux vibrations 10-500 Hz 0.35 mm
Résistance aux chocs 15 g 11 ms
Courant thermique (lth) 10 A
LED 24 V DC
Type de contact IEC/EN 60947 5 1 double rupture Type
Zb action brusque
Matériau de contact Argent
Entrées de conduit 3 x M20 x 1.5
Classification de boîtier
LineStrong2 IP67
LineStrong2Z(X) IP69K et IP67
Température ambiante
LineStrong2 -25 C à +80 °C
LineStrong2Z(X) -25 °C à +80 °C Dimensions du LineStrong2 et du LineStrong2Z
(nettoyage à 100 °C)
Capot / matériau de boîtier

jusqu'à 80 mètres
LineStrong2
jusqu'à 100 mètres
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres

Crochet à anneau
jusqu'à 60 mètres
LineStrong2
jusqu'à 80 mètres
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres

Crochet à anneau Ressort de sécurité
