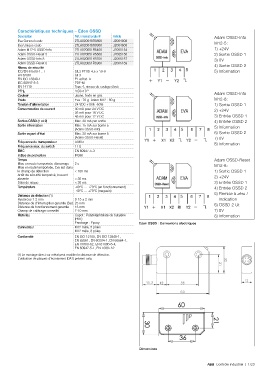

Caractéristiques techniques – Eden OSSD
Description Réf. internationale @ Article Adam OSSD-Info
Eva General code 2TLA020046R0800 J2004608 M12-5:
Eva Unique code 2TLA020046R0900 J2004609
Adam M12-5 OSSD-Info 2TLA020051R5400 J2005154 1) +24V
Adam OSSD-Reset 5 2TLA020051R5600 J2005156 2) Sortie OSSD 1
Adam OSSD-Info 8 2TLA020051R5700 J2005157 3) 0V
Adam OSSD-Reset 8 2TLA020051R5900 J2005159 4) Sortie OSSD 2
Niveau de sécurité
IEC/EN 61508-1...7 SIL3 PFHD 4,5 x 10-9 5) Information
EN 62061 SIL3
EN ISO 13849-1 PL e/Kat. 4
IEC 60947-5-3 PDF-M
EN 14119 Type 4, niveau de codage élevé
4.50×10 -9
PFH D Adam OSSD-Info
Couleur Jaune, texte en gris
Poids Eva : 70 g Adam M12 : 80 g M12-8:
Tension d’alimentation 24 VDC +15% -50% 1) Sortie OSSD 1
Consommation de courant 30 mA pour 24 V DC 2) +24V
35 mA pour 18 V DC
45 mA pour 12 V DC 3) Entrée OSSD 1
Sorties OSSD (1 et 2) Max. 30 mA par sortie 4) Entrée OSSD 2
Sortie information Max. 15 mA sur borne 5 5) Information
(Adam OSSD-info)
Sortie voyant d’état Max. 30 mA sur borne 5 6) Sortie OSSD 2
(Adam OSSD-Reset) 7) 0V
Fréquence du transpondeur 4 MHz 8) Information
Fréquence max. du switch 1 Hz
EMC EN 60947-5-3
Indice de protection IP69K
Temps Adam OSSD-Reset
Mise en route temporisée démarrage 2 s M12-8:
Mise en route temporisée, Eva est dans
le champ de détection < 100 ms 1) Sortie OSSD 1
Arrêt de sécurité temporisé, Eva est 2) +24V
absente < 30 ms
Délai de risque < 30 ms 3) Entrée OSSD 1
Température -40°C … +70°C (en fonctionnement) 4) Entrée OSSD 2
-40°C … +70°C (magasin)
Distance de détection (1) 5) Remise à zéro /
Hystérèse 1-2 mm 0-15 ± 2 mm Indication
Distance de d’interruption garantie (Sar) 25 mm 6) OSSD 2 Ut
Distance de fonctionnement garantie 13 mm
Champ de calibrage conseillé 7-10 mm 7) 0V
Matériau Capot : Polytéréphtalate de butylène 8) Information
(PBT)
Enrobage : Epoxy Eden OSSD : Connexions électriques
Connecteur M12 mâle, 5 pôles
M12 mâle, 8 pôles
Conformité EN ISO 12100, EN ISO 13849-1,
EN 62061, EN 60204-1, EN 60664-1,
EN 31000-62, EN 61000-6-4,
EN 60947-5-1, EN 1088+A2
(1) Le montage direct sur métal peut modifier la distance de détection.
L’utilisation de plaques d’écartement (DA1) prévient cela.

Dimensions
