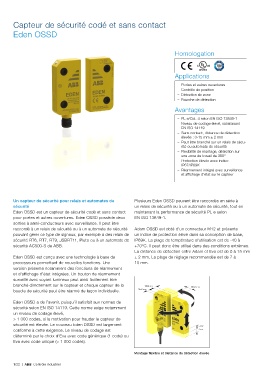

Page 34 - Controle-industriel

Capteur de sécurité codé et sans contact
Eden OSSD

Homologation

Applications

– Portes et autres ouvertures
– Contrôle de position
– Détection de zone
– Fourche de détection
Avantages

– PL e/Cat. 4 selon EN ISO 13849-1
– Niveau de codage élevé, satisfaisant
EN ISO 14119
– Sans contact, distance de détection
élevée : 0-15 mm ± 2 mm
– Peut être branché sur un relais de sécu-
rité ou automate de sécurité
– Flexibilité de montage, détection sur
une zone de travail de 360°
– Protection élevée avec indice
IP67/IP69K
– Réarmement intégré avec surveillance
et affichage d’état sur le capteur

Un capteur de sécurité pour relais et automates de Plusieurs Eden OSSD peuvent être raccordés en série à
sécurité un relais de sécurité ou à un automate de sécurité, tout en
Eden OSSD est un capteur de sécurité codé et sans contact maintenant la performance de sécurité PL e selon
pour portes et autres ouvertures. Eden OSSD possède deux EN ISO 13849-1.
sorties à semi-conducteurs avec surveillance. Il peut être
raccordé à un relais de sécurité ou à un automate de sécurité Adam OSSD est doté d’un connecteur M12 et présente
pouvant gérer ce type de signaux, par exemple à des relais de un indice de protection élevé dans sa conception de base,
sécurité RT6, RT7, RT9, JSBRT11, Pluto ou à un automate de IP69K. La plage de température d’utilisation est de -40 à
sécurité AC500-S de ABB. +70°C. Il peut donc être utilisé dans des conditions extrêmes.
La distance de détection entre Adam et Eva est de 0 à 15 mm
Eden OSSD est conçu avec une technologie à base de ± 2 mm. La plage de réglage recommandée est de 7 à
processeurs permettant de nouvelles fonctions. Une 10 mm.
version présente notamment des fonctions de réarmement
et d’affichage d’état intégrées. Un bouton de réarmement
surveillé avec voyant lumineux peut ainsi facilement être
branché directement sur le capteur et chaque capteur de la
boucle de sécurité peut être réarmé de façon individuelle.

Eden OSSD a de l’avenir, puisqu’il satisfait aux normes de
sécurité selon EN ISO 14119. Cette norme exige notamment
un niveau de codage élevé,
> 1 000 codes, si la motivation pour frauder le capteur de
sécurité est élevée. Le nouveau Eden OSSD est largement
conforme à cette exigence. Le niveau de codage est
déterminé par le choix d’Eva avec code générique (1 code) ou
Eva avec code unique (> 1 000 codes).

Montage flexible et distance de détection élevée

1/22 | ABB Contrôle industriel
