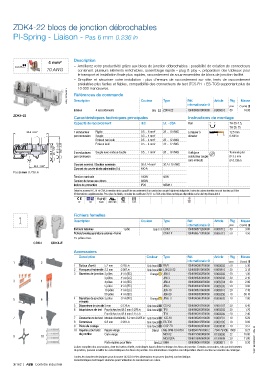

P. 480

ZDK4-22 blocs de jonction débrochables

       PI-Spring - Liaison - Pas 6 mm 0.236 in





                      4 mm²       Description
                                     – Améliorez votre productivité grâce aux blocs de jonction débrochables : possibilité de création de connecteurs
                      10 AWG        contenant plusieurs éléments enfichables, assemblage rapide « plug & play », préparation des tableaux pour
                                    le transport et installation finale plus rapides, raccordement de sous-ensembles de blocs de jonction facilité.
                                     – Simplifiez  et  sécurisez  votre  installation  :  plus  d'erreurs  de  raccordement  sur  site,  tests  de  raccordement
                                    préalables plus faciles et fiables, compatibilité des connecteurs de test (TC5-R1 + ES-TC6) supportant plus de
                                    10 000 manœuvres.
                               1SNK162094V0014  Références de commande  Couleur  Type  Réf.     Article  Pkg  Masse
                                  Description
                                                                                    internationale @   pce  (1 pce) g
                                  Liaison   4 raccordements         Gris  ZDK4-22   1SNK806010R0000  K806010  50  14.30
       ZDK4-22
                                  Caractéristiques techniques principales            Instructions de montage
                                  Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                       TH 35-15
             93.8  3.69"          1 conducteur   Rigide         0.5 ... 6 mm²  26 ... 10 AWG  Longueur à   12.5 mm
                                  par connexion  Souple         0.5 ... 4 mm²        dénuder           0.492 in
                                            Embout non isolé    0.5 ... 4 mm²  26 ... 12 AWG
                                                                0.5 ... 4 mm²
                                            Embout isolé
                                                                          26 ... 12 AWG
                        50.5  1.99"  43  1.69"  67.2  2.65"  59.7  2.35"  2 conducteurs   Souple avec embout double  0.5 ... 1 mm²  26 ... 18 AWG  Outil (pour   Tournevis plat
                                  par connexion                                      conducteur souple   Ø 3.5 mm
                                                                                     sans embout)      Ø 0.138 in
                                  Courant nominal / Section nominale  30 A / 4 mm²  30 A / 10 AWG
                50.3  1.98"
                                  Courant de courte durée admissible (1s)  480 A
       Pas 6 mm 0.236 in
                                  Tension nominale              1000V     600V
                                  Tension de tenue aux chocs    8000V
                                  Indice de protection          IP20      NEMA 1
                                  Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
                                  d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

                                    CE   CB  RoHS  USR CNR  CSA  EAC                 BV

                                  Fichiers femelles
                                  Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                    internationale @   pce  (1 pce) g
                                  Fichiers femelles     1 pôle       Gris  CDK4     1SNK806712R0000  K806712  50  3.80
                                  Fichiers femelles sans tétons externes - Fermé  CDK4-E  1SNK806713R0000  K806713  50  4.50
                                  15 pôles max.
                CDK4    CDK4-E
                                  Accessoires
                                    Description                   Couleur  Type     Réf.        Article  Pkg  Masse
                                                                                    internationale @   pce  (1 pce) g
       1           2
                                  1  Butées d’arrêt  5.2 mm   0.205 in  Gris foncé  BAZ1  1SNK900002R0000  K900002  50  5.30
                                  2  Flasques d'extrémité 2.2 mm   0.087 in  Gris foncé  EDK2.5-22  1SNK805910R0000  K805910  20  3.15
                                  3  Barrettes de jonction 2 pôles   41 A (IEC)  Orange  JB6-2  1SNK906302R0000  K906302  50  1.30
                                               3 pôles   41 A (IEC)       JB6-3     1SNK906303R0000  K906303  50  2.10
       3           4                           4 pôles   41 A (IEC)       JB6-4     1SNK906304R0000  K906304  50  2.90
                                               5 pôles   41 A (IEC)       JB6-5     1SNK906305R0000  K906305  50  3.60
                                               10 pôles   41 A (IEC)      JB6-10    1SNK906310R0000  K906310  20  7.40
                                               50 pôles   41 A (IEC)      JB6-50    1SNK906350R0000  K906350  10  38.10
       5           6              4  Barrettes de jonction 3 pôles   32 A (IEC)  Orange  JB85-3  1SNK900603R0000  K900603  10  2.80
                                    interpas
                                  5  Séparateurs de circuits 3 mm   0.118 in  Gris foncé  CS-R3  1SNK900107R0000  K900107  20  6.40
                                  6  Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in  Gris foncé  TP2  1SNK900203R0000  K900203  20  1.70
                                               Pour fiches test Ø 4 mm 0.157 in  TP4  1SNK900205R0000  K900205  20  2.40
       7           8              7  Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé  TC5-R1  1SNK900201R0000  K900201  10  5.20
                                  8  Entretoises  0.8 mm   0.031 in  Gris foncé  ES-TC6  1SNK900105R0000  K900105  10  0.80
                                  9  Pions de codage              Gris foncé  COP-ZD  1SNK900636R0000  K900636  10  3.57
                                  10 Repères pour bloc   Repère vierge  Blanc  MG-CPM-13 41791  1SNB041791R0612  704179106 1680  0.27
                                    de jonction  Carte vierge             MC612     1SNK150000R0000  K150000  22  10.00
       9           10
                                                                          MC612PA   1SNK159999R0000  K159999  20  11.00
                                               Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20 1SNK164002S0301 - Rév. B
                                  La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
                                  de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
                                  Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
                                  Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
       3/162  |  ABB  Contrôle industriel
