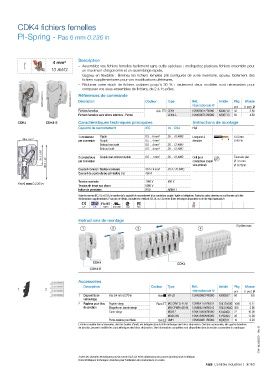

Page 481 - Controle-industriel

CDK4 fichiers femelles

PI-Spring - Pas 6 mm 0.236 in

4 mm² Description
– Assemblez vos fichiers femelles facilement sans outils spéciaux : encliquetez plusieurs fichiers ensemble pour
10 AWG un maximum d'ergonomie et un assemblage rapide,
– Gagnez en flexibilité : éliminez les fichiers femelles pré-configurés de votre inventaire, ajoutez facilement des
fichiers supplémentaires pour vos modifications ultérieures,
– Réduisez votre stock de fichiers unitaires jusqu'à 30 % : seulement deux modèles sont nécessaires pour
composer vos sous-ensembles de fichiers, de 2 à 15 pôles.
1SNK160293V0014 1SNK160294V0014 Références de commande Couleur Type Réf. Article Pkg Masse

Description
internationale @
3.80
50
Fichiers femelles Gris CDK4 1SNK806712R0000 K806712 pce (1 pce) g
Fichiers femelles sans tétons externes - Fermé CDK4-E 1SNK806713R0000 K806713 50 4.50
CDK4 CDK4-E Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail
1 conducteur Rigide 0.5 ... 6 mm² 26 ... 10 AWG Longueur à 12.5 mm
20.6 0.81"
par connexion Souple 0.5 ... 4 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 4 mm² 26 ... 12 AWG
Embout isolé 0.5 ... 4 mm² 26 ... 12 AWG
21.2 0.83" 2 conducteurs Souple avec embout double 0.5 ... 1 mm² 26 ... 18 AWG Outil (pour Tournevis plat
36.3 1.43" par connexion conductaeur souple Ø 3.5 mm
sans embout)
Ø 0.138 in
Courant nominal / Section nominale 30 A / 4 mm² 30 A / 10 AWG
Courant de courte durée admissible (1s) 480 A
Tension nominale 1000 V 600 V
Pas 6 mm 0.236 in
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV

Instructions de montage
15 pôles max.

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Dispositifs de Pas 9.4 mm 0.370 in Noir VR-ZD 1SNK900637R0000 K900637 50 6.5
verrouillage
2 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Étiquette en bande vierge MG-CPMFA 43196 1SNB043196R0012 704319600 350 2.56
Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
1SNK164006S0301 - Rév. B

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/163
