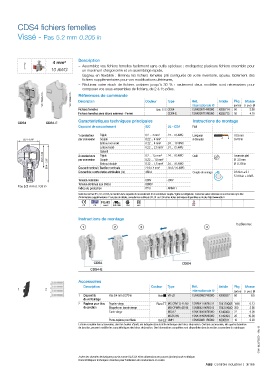

CDS4 fichiers femelles

Vissé - Pas 5.2 mm 0.205 in

4 mm² Description
– Assemblez vos fichiers femelles facilement sans outils spéciaux : encliquetez plusieurs fichiers ensemble pour
10 AWG un maximum d'ergonomie et un assemblage rapide,
– Gagnez en flexibilité : éliminez les fichiers femelles pré-configurés de votre inventaire, ajoutez facilement des
fichiers supplémentaires pour vos modifications ultérieures,
– Réduisez votre stock de fichiers unitaires jusqu'à 30 % : seulement deux modèles sont nécessaires pour
composer vos sous-ensembles de fichiers, de 2 à 15 pôles.
1SNK160295V0014 1SNK160296V0014 Références de commande Couleur Type Réf. Article Pkg Masse

Description
Fichiers femelles Gris CDS4 internationale @ K805714 (pièce) (1 pce) g
50
3.90
1SNK805714R0000
Fichiers femelles sans tétons externes - Fermé CDS4-E 1SNK805715R0000 K805715 50 4.10
Caractéristiques techniques principales Instructions de montage
CDS4 CDS4-E
Capacité de raccordement IEC UL - CSA Rail
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur 10.5 mm
22.4 0.88" par connexion Souple 0.22 ... 4 mm² à dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 … 10 AWG
Embout isolé 0.22 ... 2,5 mm² 24 ... 12 AWG
Gabarit
24.3 0.96" 2 conducteurs Rigide 0.2 ... 1,5 mm² 24 ... 16 AWG Outil Tournevis plat
Ø 3.5 mm
Souple
par connexion
0.22 … 1.5 mm²
39.4 1.55" Courant nominal / Section nominale 0.22 ... 1,5 mm² 24 ... 16 AWG Ø 0.138 in
Embout double
28 A / 10 AWG
29 A / 4 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885
Tension nominale 800V 300V
Tension de tenue aux chocs 8000V
Pas 5.2 mm 0.205 in
Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV
Instructions de montage
15 pôles max.

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ (pièce) (1 pce) g
1 Dispositifs Pas 9.4 mm 0.370 in Noir VR-ZD 1SNK900637R0000 K900637 50 6.5
de verrouillage
2 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Étiquette en bande vierge MG-CPMFA 43196 1SNB043196R0012 704319600 350 2.56
Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
1SNK164007S0301 - Rév. B
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
