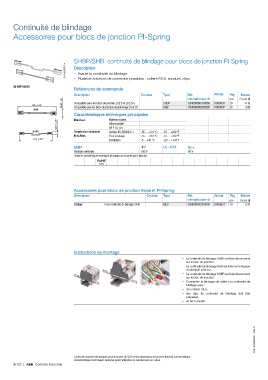

Continuité de blindage

Accessoires pour blocs de jonction PI-Spring

SHBP/SHB continuité de blindage pour blocs de jonction PI-Spring
1SNK160267F0014 Description
– Assure la continuité du blindage.
– Plusieurs solutions de connexion possibles : colliers RILS, soudure, clips.

SHBP/SHB
Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
13.67 .54" Compatible avec les blocs de jonction ZK2.5 et ZK2.5-S SHBP 1SNK900601R0000 K900601 20 4.10
128 5.04" Compatible avec les blocs de jonction double étage ZS et ZK SHB 1SNK900602R0000 K900602 20 4.90
SHB
Caractéristiques techniques principales
12.2 0.48" Matériaux Matériau isolant
Inflammabilité
Service IEC 60068-2-1
SHBP Température ambiante NF F 16 101 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
116 4.57" Installation -5 ... +40 °C +23 ... +104 °F
SHBP IEC UL - CSA Ex e
Tension nominale 100 V 50 V
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Accessoires pour blocs de jonction Vissé et PI-Spring
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Colliers Pour continuité de blindage SNK RILS 1SNK900627R0000 K900627 10 0.30

Instructions de montage
– La continuité de blindage SHBS est fixée directement
sur le bloc de jonction.
– La continuité de blindage SHB est fixée sur le flasque
d'extrémité ES4-D2.
– La continuité de blindage SHBP est fixée directement
sur le bloc de jonction.
– Connectez le blindage de câble à la continuité de
blindage avec :
– des colliers RILS,
– des clips (la continuité de blindage doit être
préparée),
– un fer à souder.

1SNK160044S0301 - Rév. D

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/192 | ABB Contrôle industriel
