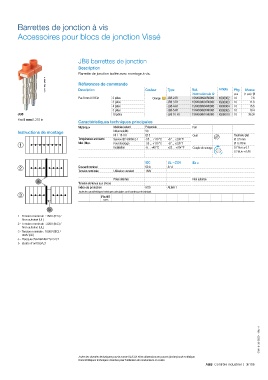

Barrettes de jonction à vis

Accessoires pour blocs de jonction Vissé

JB8 barrettes de jonction
Description
Barrette de jonction isolée avec montage à vis.
1SNK160212F0014 Références de commande Article

Couleur
Description
Type
Masse
Réf.
internationale @ Pkg. (1 pce) g
pce
Pas 8 mm 0.315 in 2 pôles Orange JB8-2-R1 1SNK908902R0000 K908902 10 7.6
3 pôles JB8-3-R1 1SNK908903R0000 K908903 10 11.6
4 pôles JB8-4-R1 1SNK908904R0000 K908904 10 15.5
5 pôles JB8-5-R1 1SNK908905R0000 K908905 10 19.4
JB8 10 pôles JB8-10-R1 1SNK908910R0000 K908910 10 39.00
Pas 8 mm 0.315 in
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide Rail
Instructions de montage Inflammabilité V0
NF F 16 101 I2F3 Outil Tournevis plat
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 3.5 mm
1 Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F Ø 0.138 in
Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 0.7 N.m ± 0.1
6.2 lb.in ± 0.88
IEC UL - CSA Ex e
2 Courant nominal 50 A 51 A
Tension nominale Utilisation standard 160V
Pôles alternés Non autorisé
a Tension de tenue aux chocs
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
3
RoHS
b
1 - Tension nominale : 160V (IEC) /
Non autorisé (UL)
2 - Tension nominale : 320V (IEC) /
Non autorisé (UL)
3 - Tension nominale : 1000V (IEC) /
300V (UL)
a - Flasque d'extrémité ES10-ST
b - Butée d'arrêt BAZ1

1SNK161061S0301 - Rév. A

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/195
