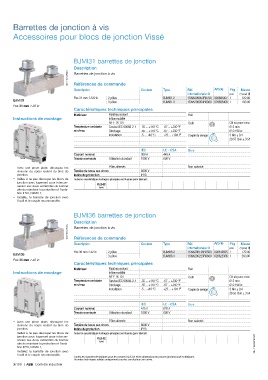

Barrettes de jonction à vis

Accessoires pour blocs de jonction Vissé

BJMI31 barrettes de jonction
Description
1SNK160100F0014 Barrettes de jonction à vis

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 31 mm 1.220 in 2 pôles BJMI31.2 1SNA206053R0700 020605307 1 120.00
BJMI31 3 pôles BJMI31.3 1SNA206054R0000 020605400 1 190.00
Pas 31 mm 1.22 in
Caractéristiques techniques principales
Matériaux Matériau isolant Rail
Instructions de montage Inflammabilité
NF F 16 101 Outil Clé six pans creux
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 5 mm
min/max Stockage -55 ... +110 °C -67 ... +230 °F Ø 0.196 in
Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 3 Nm ± 0.4
26.55 lb.in ± 3.54

IEC UL - CSA Ex e
Courant nominal 309 A 445 A
Tension nominale Utilisation standard 1000 V 600 V

– Avec une pince plate, découpez les Pôles alternés Non autorisé
cloisons du corps isolant du bloc de Tension de tenue aux chocs 8000 V
jonction. Indice de protection IP20
– Veillez à ne pas découper les blocs de Toutes les caractéristiques techniques principales sont fournies par le fabricant.
jonction avec logement pour intercon-
nexion aux deux extrémités du bornier RoHS
afin de maintenir la protection et l'isola-
tion IP20, NEMA 1,
– Installez la barrette de jonction avec
l'outil et le couple recommandés.

BJMI36 barrettes de jonction

Description
1SNK160100F0014 Barrettes de jonction à vis

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 36 mm 1.42 in 2 pôles BJMI36.2 1SNA206126R2500 020612625 1 170.00
BJMI36 3 pôles BJMI36.3 1SNA206223R0600 020622306 1 260.00
Pas 36 mm 1.42 in
Caractéristiques techniques principales
Matériaux Matériau isolant Rail
Instructions de montage Inflammabilité
NF F 16 101 Outil Clé six pans creux
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 5 mm
min/max Stockage -55 ... +110 °C -67 ... +230 °F Ø 0.196 in
Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 3 Nm ± 0.4
26.55 lb.in ± 3.54

IEC UL - CSA Ex e
Courant nominal 415 A 620 A
Tension nominale Utilisation standard 1000 V 600 V

– Avec une pince plate, découpez les Pôles alternés Non autorisé
cloisons du corps isolant du bloc de Tension de tenue aux chocs 8000 V
jonction. Indice de protection IP20
– Veillez à ne pas découper les blocs de Toutes les caractéristiques techniques principales sont fournies par le fabricant.
jonction avec logement pour intercon-
nexion aux deux extrémités du bornier RoHS
afin de maintenir la protection et l'isola- 1SNK160097S0301
tion IP20, NEMA 1,
– Installez la barrette de jonction avec
l'outil et le couple recommandés.
Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
3/198 | ABB Contrôle industriel
