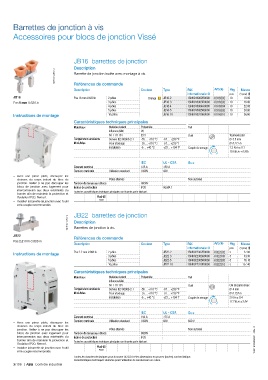

Barrettes de jonction à vis

Accessoires pour blocs de jonction Vissé

JB16 barrettes de jonction
Description
1SNK160124F0014 Barrette de jonction isolée avec montage à vis.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
JB16 Pas 16 mm 0.630 in 2 pôles Orange JB16-2 1SNK916302R0000 K916302 10 10.00
Pas 6 mm 0.630 in 3 pôles JB16-3 1SNK916303R0000 K916303 10 16.00
4 pôles JB16-4 1SNK916304R0000 K916304 10 22.00
5 pôles JB16-5 1SNK916305R0000 K916305 10 28.00
Instructions de montage 10 pôles JB16-10 1SNK916310R0000 K916310 10 56.60
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide Rail
Inflammabilité V0
NF F 16 101 I2F3 Outil Tournevis plat
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 5.5 mm
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F Ø 0.217 in
Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 1.2 N.m ± 0.1
10.6 lb.in ± 0.885

IEC UL - CSA Ex e
Courant nominal 125 A 150 A
Tension nominale Utilisation standard 1000V 600
– Avec une pince plate, découpez les
cloisons du corps isolant du bloc de Pôles alternés Non autorisé
jonction. Veillez à ne pas découper les Tension de tenue aux chocs 8000V
blocs de jonction avec logement pour Indice de protection IP20 NEMA 1
interconnexion aux deux extrémités du Toutes les caractéristiques techniques principales sont fournies par le fabricant.
bornier afin de maintenir la protection et
l'isolation IP20, Nema1.
– Installez la barrette de jonction avec l'outil RoHS
et le couple recommandés.
JB22 barrettes de jonction
1SNK160100F0014 Description
Barrettes de jonction à vis.

JB22 Références de commande
Pas 2.2 mm 0.866 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Instructions de montage Pas 2.2 mm 0.866 in 2 pôles JB22-2 1SNK922302R0000 K922302 5 27.00
3 pôles JB22-3 1SNK922303R0000 K922303 5 43.30
5 pôles JB22-5 1SNK922305R0000 K922305 5 76.10
10 pôles JB22-10 1SNK922310R0000 K922310 5 157.40
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide Rail
Inflammabilité
NF F 16 101 Outil Clé six pans creux
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 4 mm
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F Ø 0.157 in
Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 2 N.m ± 0.4
17.7 lb.in ± 3.54

IEC UL - CSA Ex e
Courant nominal 192 A 175 A
Tension nominale Utilisation standard 1000V 600 630 V
– Avec une pince plate, découpez les
cloisons du corps isolant du bloc de
jonction. Veillez à ne pas découper les Pôles alternés Non autorisé
blocs de jonction avec logement pour Tension de tenue aux chocs 8000V
interconnexion aux deux extrémités du Indice de protection IP20
bornier afin de maintenir la protection et Toutes les caractéristiques techniques principales sont fournies par le fabricant. 1SNK160032S0301 - Rév. C
l'isolation IP20, Nema1.
– Installez la barrette de jonction avec l'outil RoHS
et le couple recommandés.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
