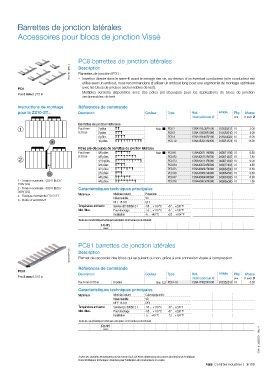

Barrettes de jonction latérales

Accessoires pour blocs de jonction Vissé

PC8 barrettes de jonction latérales
1SNC160112F0014 Description
Barrettes de jonction IP20 :
– Insertion directe dans le serre-fil avant le serrage des vis, au-dessus d'un éventuel conducteur (si le conducteur est
utilisé avec un embout, nous recommandons d'utiliser un embout long pour une ergonomie de montage optimisée
PC8 avec les blocs de jonction sectionnables de test).
Pas 8 mm 0.315 in – Multiples versions disponibles avec des pôles pré-découpés pour les applications de blocs de jonction
sectionnables de test.
Instructions de montage Références de commande
pour le ZS10-ST... Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Barrettes de jonction latérales
1 Pas 8 mm 2 pôles Noir PC8-2 1SNA116538R1700 011653817 10 3.00
0.315 in 3 pôles PC8-3 1SNA116539R1000 011653910 10 4.00
4 pôles PC8-4 1SNA116540R2500 011654025 10 6.00
a 10 pôles PC8-10 1SNA163313R2400 016331324 10 14.00
Pôles pré-découpés de barrettes de jonction latérales
Pas 8 mm 4/6 pôles Noir PC8-R1 1SNA400711R0600 040071106 10 6.60
0.315 in 4/8 pôles PC8-R2 1SNA400712R0700 040071207 10 7.80
2 4/10 pôles PC8-R3 1SNA400713R0000 040071300 10 9.00
3/4 pôles PC8-R4 1SNA400724R0300 040072403 10 4.50
4/7 pôles PC8-R5 1SNA400842R0000 040084200 10 6.60
b 2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
1 - Tension nominale : 630 V (IEC) / 4/8 pôles PC8-R8 1SNA400850R0000 040085000 10 7.80
150V (UL)
2 - Tension nominale : 630 V (IEC) / Caractéristiques techniques principales
300V (UL)
a - Flasque d'extrémité ES10-ST Matériaux Matériau isolant Polyamide
b - Butée d'arrêt BAZ1 Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS

PC81 barrettes de jonction latérales
1SNC160537F0014 Description
Permet de raccorder des blocs qui se suivent ou non, grâce à une connexion vissée à compression.

Références de commande
PC81
Description Couleur Type Réf. Article Pkg Masse
Pas 8 mm 0.315 in
internationale @ pce (1 pce) g
Pas 8 mm 0.315 in 10 pôles Gris PC81-10 1SNA173523R1100 017352311 10 5.00
Caractéristiques techniques principales
Matériaux Matériau isolant Cuivre/polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C -23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
1SNK161060S0301 - Rév. A
RoHS

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/199
