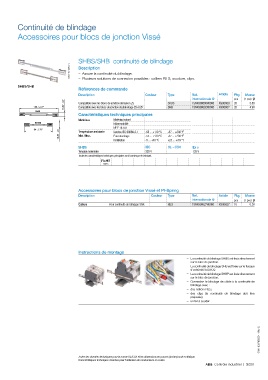

Continuité de blindage

Accessoires pour blocs de jonction Vissé

SHBS/SHB continuité de blindage
1SNK160149F0014 Description
– Assure la continuité du blindage.
– Plusieurs solutions de connexion possibles : colliers RILS, soudure, clips.
SHBS/SHB
Références de commande
Description Couleur Type Réf. Article Pkg. Masse
internationale @ pce (1 pce) g
13.67 .54" Compatible avec les blocs de jonction de liaison ZS SHBS 1SNK900600R0000 K900600 20 3.50
128 5.04" Compatible avec les blocs de jonction double étage ZS et ZK SHB 1SNK900602R0000 K900602 20 4.90
SHB
Caractéristiques techniques principales
Matériaux Matériau isolant
SHBS Inflammabilité
NF F 16 101
94 3.70" Température ambiante
10.87 .43" Mini./Max. Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
-55 ... +110 °C
Pour stockage
-67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
SHBS IEC UL - CSA Ex e
Tension nominale 320 V 125 V
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Accessoires pour blocs de jonction Vissé et PI-Spring
Description Couleur Type Réf. Article Pkg. Masse
internationale @ pce (1 pce) g
Colliers Pour continuité de blindage SNK RILS 1SNK900627R0000 K900627 10 0.30

Instructions de montage
– La continuité de blindage SHBS est fixée directement
sur le bloc de jonction.
– La continuité de blindage SHB est fixée sur le flasque
d'extrémité ES4-D2.
– La continuité de blindage SHBP est fixée directement
sur le bloc de jonction.
– Connectez le blindage de câble à la continuité de
blindage avec :
– des colliers RILS,
– des clips (la continuité de blindage doit être
préparée),
– un fer à souder.

1SNK160079S0301 - Rév. D

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
