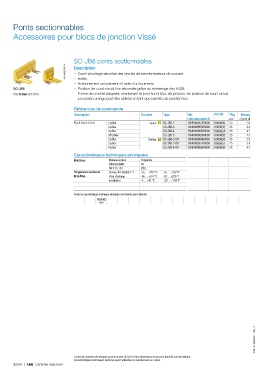

Page 522 - Controle-industriel

Ponts sectionnables

Accessoires pour blocs de jonction Vissé

SC-JB8 ponts sectionnables
1SNK160221F0014 Description
– Court-circuitage sécurisé des circuits de transformateurs de courant.
– Isolés.
– Actionnement uniquement à l'aide d'un tournevis.
SC-JB8 – Position de court-circuit fixe sécurisée grâce au resserrage des AJS9.
Pas 8 mm 0.315 in – Forme de crochet adaptée, maintenant le pont sur le bloc de jonction, en position de court-circuit.
– La version orange peut être utilisée en tant que barrette de jonction fixe.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 8 mm 0.315 in 2 pôles Jaune SC-JB8-2 1SNK900652R0000 K900652 25 2.0
3 pôles SC-JB8-3 1SNK900653R0000 K900653 25 3.4
4 pôles SC-JB8-4 1SNK900654R0000 K900654 25 4.7
3/5 pôles SC-JB8-5 1SNK900655R0000 K900655 25 4.7
2 pôles Orange SC-JB8-2-OR 1SNK900656R0000 K900656 25 2.0
3 pôles SC-JB8-3-OR 1SNK900657R0000 K900657 25 3.4
4 pôles SC-JB8-4-OR 1SNK900658R0000 K900658 25 4.7
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F

Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS

1SNK161063S0301 - Rév. A

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
