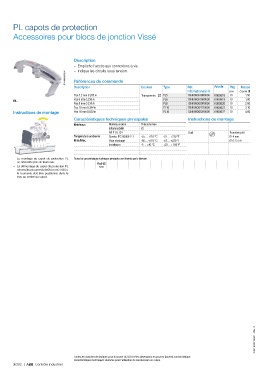

Page 520 - Controle-industriel

PL capots de protection

Accessoires pour blocs de jonction Vissé

Description
– Empêche l'accès aux connexions à vis.
– Indique les circuits sous tension.
1SNK160096F0014 Références de commande

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 5.2 mm 0.205 in Transparente. PL5 1SNK900618R0000 K900618 10 1.50
Pas 6 mm 0.236 in PL6 1SNK900619R0000 K900619 10 1.80
PL
Pas 8 mm 0.315 in PL8 1SNK900620R0000 K900620 10 2.60
Pas 10 mm 0.394 in PL10 1SNK900621R0000 K900621 10 3.10
Instructions de montage Pas 16 mm 0.630 in PL16 1SNK900622R0000 K900622 10 4.60
Caractéristiques techniques principales Instructions de montage
Matériaux Matériau isolant Polycarbonate
Inflammabilité V2
NF F 16 101 Outil Tournevis plat
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 4 mm
Mini./Max. Pour stockage -55 ... +110 °C -67 ... +230 °F Ø 0.157 in
Installation -5 ... +40 °C +23 ... +104 °F

– Le montage du capot de protection PL Toutes les caractéristiques techniques principales sont fournies par le fabricant.
ne nécessite pas de tournevis.
– Le démontage du capot de protection PL RoHS
nécessite un tournevis de Ø 4 mm 0.160 in,
le tournevis doit être positionné dans le
trou au centre du capot.

1SNK160021S0301 - Rév. C

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
