P. 58

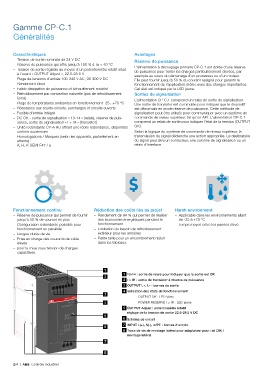

Gamme CP-C.1

       Généralités



       Caractéristiques                                      Avantages
          – Tension de sortie nominale de 24 V DC            Réserve de puissance
          –  Réserve de puissance qui offre jusqu’à 150 % à Ta < 40 °C
          –  Tension de sortie réglable au moyen d’un potentiomètre rotatif situé   L’alimentation à découpage primaire CP-C.1 est dotée d’une réserve
                                                             de puissance pour traiter les charges particulièrement élevées, par
         à l’avant « OUTPUT Adjust », 22.5-28.5 V            exemple au cours du démarrage d’un processus ou d’un moteur.
          –  Plage de tensions d’entrée 100-240 V AC, 90-300 V DC  Elle peut fournir jusqu’à 50 % du courant assigné pour garantir le
          –  Rendement élevé                                 fonctionnement de l’application même avec des charges importantes.
          –  Faible dissipation de puissance et échauffement modéré  Cet état est indiqué par la LED jaune.
          –  Refroidissement par convection naturelle (pas de refroidissement   Sorties de signalisation
         forcé)                                              L’alimentation CP-C.1 comprend un relais de sortie de signalisation.
          –  Plage de températures ambiantes en fonctionnement -25...+70 °C  Une sortie de transistor est commutée pour indiquer que le dispositif
          –  Résistance aux courts-circuits, surcharges et circuits ouverts  est désormais en mode réserve de puissance. Cette méthode de
          –  Fusible d’entrée intégré                        signalisation peut être utilisée pour communiquer avec un système de
          –  DC OK - sortie de signalisation « 13-14 » (relais), réserve de puis-  commande de niveau supérieur, tel qu’un API. L’alimentation CP-C.1
         sance, sortie de signalisation « I > IR » (transistor)  comprend un relais de sortie pour indiquer l’état de la tension (OUTPUT
          –  Unité redondante CP-A RU offrant une réelle redondance, disponible   OK).
         comme accessoire                                    Selon la logique du système de commande de niveau supérieur, la
          –  Homologations / Marques (selon les appareils, partiellement en   transmission du signal déclenche une action appropriée. Le destinataire
         attente) :                                          du signal peut être un contacteur, une colonne de signalisation ou un
         A, H, K SEMI F47 / a                                relais d’interface.
















       Fonctionnement continu              Réduction des coûts liés au projet  Harsh environment
          –  Réserve de puissance qui permet de fournir     –  Rendement de 94 % qui permet de réaliser     –  Applicable dans les environnements allant
         jusqu’à 50 % de courant en plus     des économies énergétiques pendant le   de -25 à +70 °C
          –  Configuration redondante possible pour   fonctionnement              –  Temps moyen entre les pannes élevé.
         fonctionnement en parallèle          –  Limitation du besoin de refroidissement
          –  Longue durée de vie             extérieur pour les armoires
          –  Prise en charge des courants de crête     –  Petite taille pour un encombrement réduit
         élevés                              dans les tableaux.
          –  pour la mise sous tension de charges
         capacitives.



                                               1
                                                        1  13-14 : sortie de relais pour indiquer que la sortie est OK
                                               2
                                                        2  I > IR : sortie de transistor à réserve de puissance
                                                        3  OUTPUT L+, L- : bornes de sortie
                                                        4  Indication des états de fonctionnement
                                               3
                                                              OUTPUT OK : LED Verte
                                               4              POWER RESERVE I > IR : LED jaune
                                                        5  OUTPUT Adjust : potentiomètre rotatif
                                                          réglage de la tension de sortie 22.5-28.5 V DC
                                               5
                                                        6   Schéma de circuit
                                                        7  INPUT L(+), N(-), o/PE : bornes d’entrée
                                                        8  Trous de vis de montage latéral pour adaptateur pour rail DIN /
                                                          montage latéral
                                               7

                                               8
