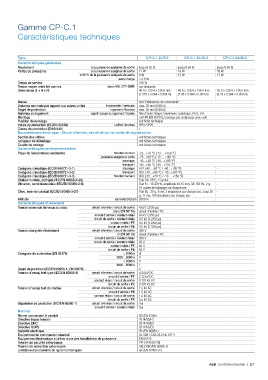

Gamme CP-C.1

Caractéristiques techniques

Type CP-C.1 24/5.0 CP-C.1 24/10.0 CP-C.1 24/20.0
Caractéristiques générales
Rendement à la puissance assignée de sortie jusqu'à 93 % jusqu'à 94 % jusqu'à 94 %
Pertes de puissance à la puissance assignée de sortie 12 W 16 W 28 W
à 50 % de la puissance assignée de sortie 8 W 12 W 17 W
sans charge < 3.6 W
Temps de service 100 %
Temps moyen entre les pannes selon MIL 217 HDBK sur demande
Dimensions (L x H x P) 40.0 x 129.4 x 136.0 mm 60.0 x 129.4 x 136.0 mm 82.0 x 129.4 x 136.0 mm
(1.575 x 5.094 x 5.354 in) (2.36 x 5.094 x 5.354 in) (3.23 x 5.094 x 5.354 in)
Masse Voir "Références de commande"
Distance minimale par rapport aux autres unités horizontale / verticale max. 25 mm (0.98 in)
Degré de protection logement / bornes max. 25 mm (0.98 in)
Matériau du logement capot / coque du logement / façade tôle d'acier zingué / aluminium / plastique, PA 6, V-0
Montage rail DIN (EN 60715), montage par enclipsage sans outil
Position de montage voir fiche technique
Indice de protection (IEC/EN 60529) coffret / bornes IP20 / IP20
Classe de protection (EN 61140) I
Raccordement électrique - Circuit d'entrée, circuit de sortie, sortie de signalisation
Section des câbles voir fiches techniques
Longueur de dénudage voir fiches techniques
Couple de serrage voir fiches techniques
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -25…+70 °C (-13 ... +158 °F)
puissance assignée de sortie -25...+60 °C (-13 ... +140 °F)
stockage -40…+85 °C (-40 ...+185 °F)
transport -40…+85 °C (-40 ...+185 °F)
Catégorie climatique (IEC/EN 60721-3-1) stockage 1K2 (-40...+85 °C / -40...+185 °F) -
Catégorie climatique (IEC/EN 60721-3-2) transport 2K2 (-40…+85 °C / -40...+185 °F) -
Catégorie climatique (IEC/EN 60721-3-3) fonctionnement 3K3 (-25…+70 °C / -13 ... +158 °F)
Chaleur humide, cyclique (IEC/EN 60068-2-30) Test Db: 55°C, 2 cycles
Vibration, semi-sinusoïdale (IEC/EN 60068-2-6) Test Fc : 10-58 Hz, amplitude ±0.15 mm, 58-150 Hz, 2 g, -
10 cycles de balayage sur chaque axe
Choc, semi-sinusoïdal (IEC/EN 60068-2-27) Test Ea : 30 g, 6 ms, 3 impulsions sur chaque axe, coup 20 -
g, 11 ms, 100 impulsions sur chaque axe
Altitude sans restriction 2000 m
Caractéristiques d'isolement
Tension nominale de tenue au choc circuit d'entrée / circuit de sortie 4 kV (1.2/50 µs)
Uimp (EN 50178) circuit d'entrée / PE
circuit d'entrée / contact relais 4 kV (1.2/50 µs)
circuit de sortie / contact relais 0.5 kV (1.2/50 µs)
contact relais / PE 0.5 kV (1.2/50 µs)
circuit de sortie / PE 0.5 kV (1.2/50 µs)
Tension assignée d’isolement circuit d'entrée / circuit de sortie 300 V
Ui (EN 50178) circuit d'entrée / PE
circuit d'entrée / contact relais 300 V
circuit de sortie / contact relais 50 V
contact relais / PE 50 V
circuit de sortie / PE 50 V
Catégorie de surtension (EN 50178) < 2000m III
2000…5000m II
< 2000m II
2000…5000m I
Degré de pollution (IEC/EN 60950-1, EN 50178) 2
Tension d’essai, test type (IEC/EN 60950-1) circuit d'entrée / circuit de sortie 4.24 kV DC
circuit d'entrée / PE 2.12 kV DC
contact relais / circuit de sortie 0.707 kV DC
circuit de sortie / PE 0.707 kV DC
Tension d’essai, test de routine circuit d'entrée / circuit de sortie 1.5 kV AC
circuit d'entrée / PE 1.5 kV AC
contact relais / circuit de sortie 1.5 kV AC
circuit de sortie / PE 0.5 kV DC
Séparation de protection (IEC/EN 60950-1) circuit d'entrée / circuit de sortie Oui
circuit d'entrée / contact relais Oui
Normes
Norme concernant le produit IEC/EN 61204
Directive basse tension 2014/35/EC
Directive EMC 2014/30/EC
Directive RoHS 2011/65/EC
Sécurité électrique IEC/EN 60950-1
Equipement de commande industriel UL 508 / CSA 22.2 No 107.1
Equipement électronique à utiliser dans des installations de puissance EN 50178
Tension de sécurité extra-basse PELV (EN 50178)
Tension de protection extra-basse SELV (IEC/EN 60950-1)
Limitation des courants de ligne harmoniques IEC/EN 61000-3-2
