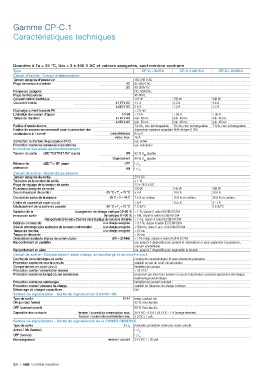

Gamme CP-C.1

Caractéristiques techniques

Données à Ta = 25 °C, Uin = 3 x 400 V AC et valeurs assignées, sauf mention contraire
Type CP-C.1 24/5.0 CP-C.1 24/10.0 CP-C.1 24/20.0
Circuit d'entrée - Circuit d'alimentation
Tension assignée d'entrée Uin 100-240 V AC
Plage de tensions d'entrée AC 85-264 V AC
DC 90-300V DC
Fréquence assignée DC, 50/60 Hz
Plage de fréquences 45-65Hz
Consommation électrique 132 W 256 W 508 W
Courant d’entrée à 115 V AC 1.1 A 2.3 A 4.6 A
à 230 V AC 0.6 A 1.2 A 2.3 A
Discharge current towards PE < 3.5 mA
Limitation du courant d’appel à froid < 15 A < 20 A < 30 A
Temps de maintien à 115 V AC min. 50 ms min. 40 ms min. 40 ms
à 230 V AC min. 50 ms min. 40 ms min. 40 ms
Fusible d’entrée interne T4.0A, non échangeable T6.3A, non échangeable T12A, non échangeable
Fusible de secours recommandé pour la protection des disjoncteur miniature unipolaire ABB de type S 200
conducteurs à 1.5 mm² caractéristique B ou C
valeur max. 16 A
Correction du facteur de puissance (PFC) oui, active
Protection contre les surtensions transitoires oui, varistance
Indication des états de fonctionnement
Tension de sortie LED "OUTPUT OK" (verte) ON 92 % U ajustée
out
Clignotement 90 % U ajustée
out
Réserve de LED "I > IR" jaune OFF I ≤ I R
puissance ON I > I R
Circuit de sortie - Sortie de puissance
Tension assignée de sortie 24 V DC
Tolérance de la tension de sortie ± 1 %
Plage de réglage de la tension de sortie 22.5-28.5 V DC
Puissance assignée de sortie 120 W 240 W 480 W
Courant assigné de sortie I -25 °C < T < 70 °C 5.0 A 10.0 A 20.0 A
a
Courant de sortie de la réserve -25 C < T < 40 C 7.5 A en continu 15.0 A en continu 26.0 A en continu
Limite de courant de court-circuit 7.6 A 15.5 A 27.7 A
Déclassement de la sortie de courant 60 °C < T < 70 °C 2.5 %/°C 3.5 %/°C
a
Variation de la changement de charge statique 10-90 % < 1 %, classe C selon IEC/EN 61204
tension de sortie dynamique 0-100 % < 5%, classe B selon IEC/EN 61204
changement de tension d’entrée dans la plage de tensions d'entrée < 1 ms, classe A selon IEC/EN 61204
Délai de commande à la charge assignée < 0.1 %, classe A selon IEC/EN61204
Délai de démarrage après application de la tension d'alimentation à la charge assignée < 500 ms, class C acc. to IEC/EN 61204
Temps de montée à la charge assignée < 10 ms
Temps de descente < 20 ms
Ondulation résiduelle et pics de commutation BW = 20 MHz < 120 mVpp, classe A selon IEC/EN 61204
Raccordement en parallèle oui, jusqu'à 5 dispositifs pour garantir la redondance et pour augmenter la puissance,
courant asymétrique
Raccordement en série oui, jusqu'à 2 dispositifs pour augmenter la tension
Circuit de sortie - Comportement sans charge, en surcharge et en court-circuit
Courbe de caractéristique de sortie Courbe de caractéristique U/I avec réserve de puissance
Protection contre les courts-circuits stabilité en cas de court-circuit continu
Comportement en court-circuit limitation de courant
Protection contre l'alimentation inverse < 35 V DC
Protection contre les températures excessives protection par mise hors tension en cas de température excessive (protection thermique),
redémarrage automatique
Protection contre les surcharges limitation du courant constant
Protection contre l'absence de charge stabilité en l'absence de charge continue
Démarrage de charges capacitives Oui
Sorties de signalisation - Sortie de signalisation OUTPUT OK
Type de sortie 13-14 relais, contact n/o
ON (contact fermé) 92 % Uout ajustée
OFF (contact ouvert) 90 % Uout ajustée
Capacités des contacts tension / courant de commutation max. 30 V AC - 0.5 A / 24 V DC - 1 A (charge résistive)
tension / courant de commutation min. 5 V DC / 1 mA
Sorties de signalisation - Sortie de signalisation de la POWER RESERVE
Type de sortie I > I R transistor, protection contre les courts-circuits
Active / ON (fermée) I > I
R
OFF (fermée) I ≤ I R
Homologations tension / courant 24 V DC / ≤ 20 mA

2/6 | ABB Contrôle industriel
