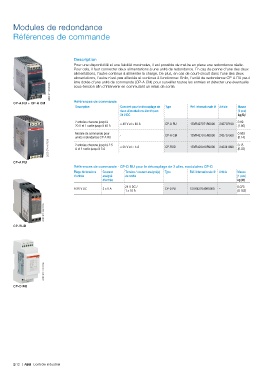

Modules de redondance

Références de commande

Description
Pour une disponibilité et une fiabilité maximales, il est possible de mettre en place une redondance réelle.
Pour cela, il faut connecter deux alimentations à une unité de redondance. En cas de panne d'une des deux
alimentations, l'autre continue à alimenter la charge. De plus, en cas de court-circuit dans l'une des deux
alimentations, l'autre n'est pas affectée et continue à fonctionner. Enfin, l'unité de redondance CP-A RU peut
être dotée d'une unité de commande (CP-A CM) pour surveiller toutes les entrées et détecter une éventuelle
2CDC 271 003 F0005
sous-tension afin d'intervenir en commutant un relais de sortie.

CP-A RU + CP-A CM Références de commande
Description Convient pour le découplage de Type Réf. internationale @ Article Masse
deux alimentations électriques (1 pce)
24 V DC kg (lb)
2 entrées chacune jusqu'à 0.89
20 A et 1 sortie jusqu'à 40 A ≤ 40 V et ≤ 40 A CP-A RU 1SVR427071R0000 242707100 (1.96)
Module de commande pour - CP-A CM 1SVR427075R0000 242707500 0.063
unités redondantes CP-A RU (0.14)
2CDC 271 010 F0006 2 entrées chacune jusqu'à 2.5 ≤ 35 V et < 5 A CP-RUD 1SVR423418R9000 242341890 0.15

(0.33)
A et 1 sortie jusqu'à 5 A
CP-A RU
Références de commande - CP-D RU pour le découplage de 2 alim. modulaires CP-D
Plage de tensions Courant Tension / courant assigné(e) Type Réf. internationale @ Article Masse
d'entrée assigné de sortie (1 pce)
d'entrée kg (lb)
24 V DC / 0.075
9-35 V DC 2 x 5 A 1 x 10 A CP-D RU 1SVR427049R0000 – (0.165)

2CDC 271 006 F0003

CP-RUD

2CDC 271 010 F0006

CP-D RU

2/12 | ABB Contrôle industriel
