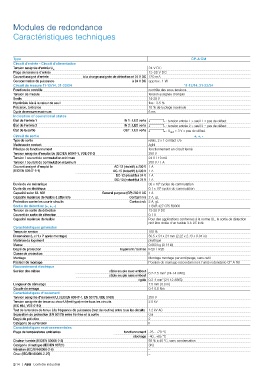

Modules de redondance

Caractéristiques techniques

Type CP-A CM
Circuit d'entrée - Circuit d'alimentation
Tension assignée d'entrée U in 24 V DC
Plage de tensions d'entrée 13-28 V DC
Courant assigné d'entrée à la charge assignée de détection et 24 V DC 120 mA
Consommation de puissance à 24 V DC approx. 1 W
Circuit de mesure 11-12/14, 21-22/24 11-12/14, 21-22/24
Fonction de contrôle contrôle des sous-tensions
Tension de mesure tension assignée d'emploi
Seuils 14-28 V
Hystérésis liée à la valeur de seuil fixe : 3-5 %
Précision, tolérance 10 % de la plage maximale
Cycle de mesure maximum 6 ms
Indication of operational states
État de l'entrée 1 IN 1 : LED verte : tension entrée 1 > seuil 1 = pas de défaut
État de l'entrée 2 IN 2 : LED verte : tension entrée 2 > seuil 2 = pas de défaut
État de la sortie OUT : LED verte : U > 3 V = pas de défaut
OUT
Circuit de sortie +, +, -
Type de sortie relais, 2 x 1 contact c/o
Matériau de contact AgNi
Principe de fonctionnement fonctionnement en circuit fermé
Tension assignée d'emploi Ue (IEC/EN 60947-1, VDE 0110) 250 V
Tension / courant de commutation minimum 24 V / 10 mA
Tension / courant de commutation maximum 250 V / 1 A
Courant assigné d'emploi Ie AC-12 (résistif) à 230 V 1 A
(IEC/EN 60947-5-1) AC-15 (inductif) à 230 V 1 A
DC-12 (résistif) à 24 V 1 A
DC-13 (inductif) à 24 V 1 A
Durée de vie mécanique 30 x 10 cycles de commutation
6
6
Durée de vie électrique 0.1 x 10 cycles de commutation
Capacité selon UL 508 General purpose (GP) 250 V AC 1 A
Capacité maximale de fusible à atteindre Contact n/o 2 A, gL
Protection contre les courts-circuits Contact n/c 2 A, gL
Sortie de détection (+, +, -) 1 SVR 427 075 R0000
Tension de sortie de détection 13-28 V DC
Courant de sortie de détection 0.1 A
Capacité maximale de fusible Pour des applications conformes à la norme UL, la sortie de détection
doit être dotée d'un fusible 3 A DC listé
Caractéristiques générales
Temps de service 100 %
Dimensions (L x H x P après montage) 56.5 x 54 x 24 mm (2.22 x 2.13 x 0.94 in)
Matériau du logement plastique
Masse 0.063 kg (0.14 lb)
Degré de protection logement / bornes IP20 / IP20
Classe de protection II
Montage Montage montage par enclipsage, sans outil
Position de montage Position de montage raccordement à l'unité redondante CP-A RU
Raccordement électrique
Section des câbles câble souple avec embout 0.2-2.5 mm (24-14 AWG)
2
câble souple sans embout
rigide 0.2-4 mm (24-12 AWG)
2
Longueur de dénudage 7.5 mm (0.3 in)
Couple de serrage 0.4-0.6 Nm
Caractéristiques d'isolement
Tension assignée d'isolement U, (IEC/EN 60947-1, EN 50178, VDE 0160) 250 V
Tension assignée de tenue au choc U (test type) entre tous les circuits 2.5 kV
(IEC 664, VDE 0110)
Test de la tension de tenue à la fréquence de puissance (test de routine) entre tous les circuits 1.2 kV AC
Séparation de protection (EN 50178) entre l'entrée et la sortie Oui
Degré de pollution 2
Catégorie de surtension II
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -25...+70 °C
stockage -40...+85 °C
Chaleur humide (IEC/EN 60068-2-3) 93 % à 40 °C, sans condensation
Catégorie climatique (IEC/EN 60721) 3K3
Vibration (IEC/EN 60068-2-6) –
Choc (IEC/EN 60068-2-27) –
