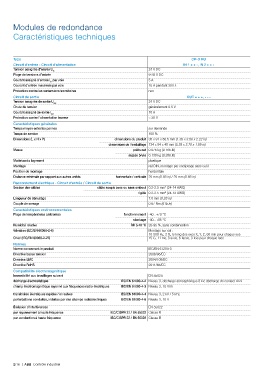

Modules de redondance

Caractéristiques techniques

Type CP-D RU
Circuit d'entrée - Circuit d'alimentation IN 1 + + -, IN 2 + + -
Tension assignée d'entrée U in 24 V DC
Plage de tensions d'entrée 9-35 V DC
Courant assigné d'entrée I par voie 5 A
in
Courant d'entrée maximum par voie 10 A pendant 300 s
Protection contre les surtensions transitoires non
Circuit de sortie OUT + + +, - - -
Tension assignée de sortie U 24 V DC
out
Chute de tension généralement 0.5 V
Courant assigné de sortie I 10 A
out
Protection contre l'alimentation inverse < 35 V
Caractéristiques générales
Temps moyen entre les pannes sur demande
Temps de service 100 %
Dimensions (L x H x P) dimensions du produit 35 x 91 x 56.5 mm (1.38 x 3.58 x 2.22 in)
dimensions de l'emballage 134 x 94 x 48 mm (5.28 x 3.70 x 1.89 in)
Masse poids net 0.075 kg (0.165 lb)
masse brute 0.130 kg (0.286 lb)
Matériau du logement plastique
Montage rail DIN, montage par enclipsage sans outil
Position de montage horizontale
Distance minimale par rapport aux autres unités horizontale / verticale 25 mm (0.98 in) / 25 mm (0.98 in)
Raccordement électrique - Circuit d'entrée / Circuit de sortie
Section des câbles câble souple avec ou sans embout 0.2-2.5 mm (24-14 AWG)
2
2
rigide 0.2-2.5 mm (24-12 AWG)
Longueur de dénudage 7.0 mm (0.28 in)
Couple de serrage 0.67 Nm (6 Ib.in)
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -40...+70 °C
stockage -40...+85 °C
Humidité relative RH à 40 °C 20-95 %, sans condensation
Vibration (IEC/EN 60068-2-6) Montage sur rail :
10-500 Hz, 2 G, le long des axes X, Y, Z, 60 min pour chaque axe
Choc (IEC/EN 60068-2-27) 15 G, 11 ms, 3 axes, 6 faces, 3 fois pour chaque face
Normes
Norme concernant le produit IEC/EN 61204-3
Directive basse tension 2006/95/EC
Directive EMC 2004/108/EC
Directive RoHS 2011/65/EC
Compatibilité électromagnétique
Insensibilité aux brouillages suivant EN 55024
décharge électrostatique IEC/EN 61000-4-2 Niveau 3, décharge atmosphérique 8 kV, décharge de contact 4 kV
champ électromagnétique rayonné aux fréquences radio-électriques IEC/EN 61000-4-3 Niveau 3, 10 V/m
transitoires électriques rapides / en salves IEC/EN 61000-4-4 Niveau 3, 2 kV / 5 kHz
perturbations conduites, induites par des champs radioélectriques IEC/EN 61000-4-6 Niveau 3, 10 V
Émission d'interférences EN 55022
par rayonnement à haute fréquence IEC/CISPR 22 / EN 55022 Classe B
par conduction à haute fréquence IEC/CISPR 22 / EN 55022 Classe B

2/16 | ABB Contrôle industriel
