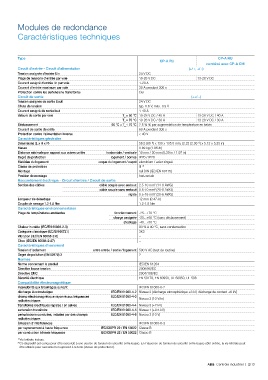

Modules de redondance

Caractéristiques techniques

Type CP-A RU
CP-A RU
combiné avec CP-A CM
Circuit d'entrée - Circuit d'alimentation (+/ -, +/ -)
Tension assignée d'entrée Uin 24 V DC
Plage de tensions d'entrée par voie 10-28 V DC 13-28 V DC
Courant assigné d'entrée Iin par voie 1-20 A
Courant d'entrée maximum par voie 30 A pendant 300 s
Protection contre les surtensions transitoires Oui
Circuit de sortie (++/--)
Tension assignée de sortie Uout 24 V DC
Chute de tension typ. 0.6 V, max. 0.9 V
Courant assigné de sortie Iout 1-40 A
Valeurs de sortie par voie T = 60 °C 10-28 V DC / 40 A 13-28 V DC / 40 A
a
T = 70 °C 10-28 V DC / 30 A 13-28 V DC / 30 A
a
Déclassement 60 °C < T ≤ 70 °C 2.5 % % par augmentation de température en kelvin
a
Courant de sortie de crête 60 A pendant 300 s
Protection contre l'alimentation inverse < 40 V
Caractéristiques générales
Dimensions (L x H x P) 56.5 (60 ) x 130 x 135.5 mm; (2.22 (2.36 ) x 5.12 x 5.35 in)
1)
1)
Masse 0.89 kg (1.96 lb)
Distance minimale par rapport aux autres unités horizontale / verticale 10 mm / 50 mm (0.39 in / 1.97 in)
Degré de protection logement / bornes IP20 / IP20
Matériau du logement coque du logement / capot aluminium / acier zingué
Classe de protection III 2)
Montage rail DIN (IEC/EN 60715)
Position de montage horizontale
Raccordement électrique - Circuit d'entrée / Circuit de sortie
Section des câbles câble souple avec embout 2.5-10 mm (14-8 AWG)
2
2
câble souple sans embout 0.5-10 mm (20-8 AWG)
rigide 0.5-16 mm (20-6 AWG)
2
Longueur de dénudage 12 mm (0.47 in)
Couple de serrage 1.2-1.5 Nm 1.2-1.5 Nm
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -25...+70 °C
charge assignée -25...+60 °C (sans déclassement)
stockage -40...+85 °C
Chaleur humide (IEC/EN 60068-2-3) 93 % à 40 °C, sans condensation
Catégorie climatique (IEC/EN 60721) 3K3
Vibration (IEC/EN 60068-2-6) −
Choc (IEC/EN 60068-2-27) −
Caractéristiques d'isolement
Tension d'isolement entre entrée / sortie / logement 500 V AC (test de routine)
Degré de pollution (EN 50178) 2 2
Normes
Norme concernant le produit IEC/EN 61204
Directive basse tension 2006/95/EC
Directive EMC 2004/108/EC
Sécurité électrique EN 50178, EN 60950, UL 60950, UL 508
Compatibilité électromagnétique
Insensibilité aux brouillages suivant IEC/EN 61000-6-2
décharge électrostatique IEC/EN 61000-4-2 Niveau 3 (décharge atmosphérique ±8 kV, décharge de contact ±6 kV)
champ électromagnétique rayonné aux fréquences IEC/EN 61000-4-3
radioélectriques Niveau 3 (10 V/m)
transitoires électriques rapides / en salves IEC/EN 61000-4-4 Niveau 3 (±2 kV)
surtension transitoire IEC/EN 61000-4-5 Niveau 1 (±0.5 kV)
perturbations conduites, induites par des champs IEC/EN 61000-4-6 Niveau 3 (10 V)
radioélectriques
Émission d'interférences IEC/EN 61000-6-3
par rayonnement à haute fréquence IEC/CISPR 22 / EN 55022 Classe B
par conduction à haute fréquence IEC/CISPR 22 / EN 55022 Classe B
1) Vis latérale incluse.
Ce dispositif est conçu pour être raccordé à une source de tension de sécurité extra-basse. En l'absence de tension de sécurité extra-basse côté entrée, la vis latérale peut
2)
être utilisée pour raccorder le logement à la terre (classe de protection I).
