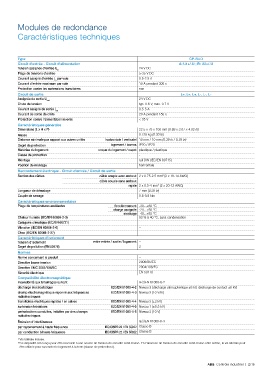

Modules de redondance

Caractéristiques techniques

Type CP-RUD
Circuit d'entrée - Circuit d'alimentation A: U1+/-U ; B: U2+/-U
Tension assignée d'entrée U in 24 V DC
Plage de tensions d'entrée 5-35 V DC
Courant assigné d'entrée I par voie 0.5-2.5 A
in
Courant d'entrée maximum par voie 10 A pendant 300 s
Protection contre les surtensions transitoires non
Circuit de sortie L+, L+, L+, L-, L-, L-
Assignée de sortie U 24 V DC
out
Chute de tension typ. 0.6 V, max. 0.7 V
Courant assigné de sortie I 0.5-5 A
out
Courant de sortie de crête 20 A pendant 150 s
Protection contre l'alimentation inverse < 35 V
Caractéristiques générales
Dimensions (L x H x P) 22.5 x 78 x 100 mm (0.89 x 3.07 x 4.02 in)
Masse 0.135 kg (0.30 lb)
Distance minimale par rapport aux autres unités horizontale / verticalel 10 mm / 10 mm (0.39 in / 0.39 in)
Degré de protection logement / bornes IP20 / IP20
Matériau du logement coque du logement / capot plastique / plastique
Classe de protection -
Montage rail DIN (IEC/EN 60715)
Position de montage horizontale
Raccordement électrique - Circuit d'entrée / Circuit de sortie
Section des câbles câble souple avec embout 2 x 0.75-2.5 mm (2 x 18-14 AWG)
2
câble souple sans embout
rigide 2 x 0.5-4 mm (2 x 20-12 AWG)
2
Longueur de dénudage 7 mm (0.28 in)
Couple de serrage 0.6-0.8 Nm
Caractéristiques environnementales
Plage de températures ambiantes fonctionnement -20...+60 °C
charge assignée -20...+60 °C
stockage -40...+85 °C
Chaleur humide (IEC/EN 60068-2-3) 93 % à 40 °C, sans condensation
Catégorie climatique (IEC/EN 60721) −
Vibration (IEC/EN 60068-2-6) −
Choc (IEC/EN 60068-2-27) −
Caractéristiques d'isolement
Tension d'isolement entre entrée / sortie / logement −
Degré de pollution (EN 50178) 2
Normes
Norme concernant le produit −
Directive basse tension 2006/95/EC
Directive EMC 2004/108/EC 2004/108/EC
Sécurité électrique EN 50178
Compatibilité électromagnétique
Insensibilité aux brouillages suivant IEC/EN 61000-6-2
décharge électrostatique IEC/EN 61000-4-2 Niveau 3 (décharge atmosphérique ±8 kV, décharge de contact ±6 kV)
champ électromagnétique rayonné aux fréquences IEC/EN 61000-4-3 Niveau 3 (10 V/m)
radioélectriques
transitoires électriques rapides / en salves IEC/EN 61000-4-4 Niveau 3 (±2 kV)
surtension transitoire IEC/EN 61000-4-5 Niveau 1 (±0.5 kV)
perturbations conduites, induites par des champs IEC/EN 61000-4-6 Niveau 3 (10 V)
radioélectriques
Émission d'interférences IEC/EN 61000-6-3
par rayonnement à haute fréquence IEC/CISPR 22 / EN 55022 Classe B
par conduction à haute fréquence IEC/CISPR 22 / EN 55022 Classe B

1) Vis latérale incluse.
2) Ce dispositif est conçu pour être raccordé à une source de tension de sécurité extra-basse. En l'absence de tension de sécurité extra-basse côté entrée, la vis latérale peut
être utilisée pour raccorder le logement à la terre (classe de protection I).
