PSTX

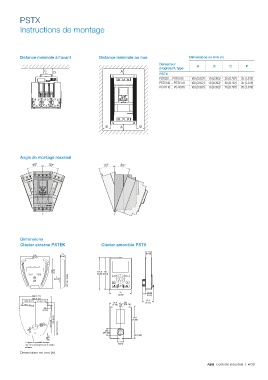

Instructions de montage

Distance minimale à l’avant Distance minimale au mur Dimensions en mm (in)
Démarreur A B C P
progressif, type
C D A PSTX
PSTX30 ... PSTX105 100 (3.937) 10 (0.393) 20 (0.787) 35 (1.378)
PSTX142 ... PSTX170 100 (3.937) 10 (0.393) 20 (0.787) 35 (1.378)
PSTX210 ... PSTX370 100 (3.937) 10 (0.393) 20 (0.787) 35 (1.378)

B A B

Angle de montage maximal
30 O 30 O 30 O 30 30 O O 30 O 30 O 30 O

Dimensions
Clavier externe PSTEK Clavier amovible PSTX
21
23
135 (0.91) (0.83)
(5.31)

138 (5.43) 113.8 110
(4.48) (4.43)
1SFC132117F0201
3
(0.12)
75 10.75
(2.95) (0.42)
135 (5.31)
107 (4.21)
38.3
53.5 (2.11) 53.5 (2.11) 37.5 R4 (1.51)
(1.48) (R0.16)
Ø4.8 (0.19)
14
(0.55)
138 (5.43) (3.55)
90.1
Ø22.5 118 (4.65)
Ø(0.99)
(1.10) (Ø0.98)
28 1SFC132118F0201
Ø25
9.5 (0.37) 24 (0.94)
La ligne en pointillés indique
Dotted line denotes area 23
covered by external keypad (0.91)
une zone recouverte par le clavier
externe
Dimensions en mm (in)
