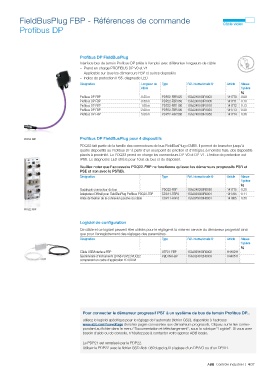

FieldBusPlug FBP - Références de commande Câble violet

Profibus DP

Profibus DP FieldBusPlug
Interface bus de terrain Profibus DP prête à l'emploi avec différentes longueurs de câble
– Prend en charge PROFIBUS DP V0 et V1
– Applicable sur tous les démarreurs FBP et autres dispositifs
– Indice de protection IP65. diagnostic LED
Désignation Longueur de Type Réf. internationale @ Article Masse
câble 1 pièce
kg
Profibus DP FBP 0.25 m PDP22-FBP.025 1SAJ240100R1003 141770 0.09
Profibus DP FBP 0.50 m PDP22-FBP.050 1SAJ240100R1005 141771 0.10
Profibus DP FBP 1.00 m PDP22-FBP.100 1SAJ240100R1010 141772 0.13
Profibus DP FBP 2.00 m PDP22-FBP.200 1SAJ240100R1020 141773 0.20
Profibus DP FBP 5.00 m PDP22-FBP.500 1SAJ240100R1050 141774 0.36

PDP22-FBP Profibus DP FieldBusPlug pour 4 dispositifs
PDQ22 fait partie de la famille des connecteurs de bus FieldBusPlug d'ABB. Il permet de brancher jusqu'à
quatre dispositifs au Profibus DP à partir d'un seul point de jonction et d'intégrer. à moindre frais. des dispositifs
placés à proximité. Le PDQ22 prend en charge les connecteurs DP-V0 et DP-V1. L'indice de protection est
IP66. Le diagnostic LED diffère pour l'état du bus et du dispositif.
Veuillez noter que l'accessoire PDQ22-FBP ne fonctionne qu'avec les démarreurs progressifs PSR et
PSE et non avec le PST(B).
Désignation Type Réf. internationale @ Article Masse
1 pièce
kg
Quadruple connecteur de bus PDQ22-FBP 1SAJ240200R0050 141775 0.20
Adaptateur DINrail pour FieldBusPlug Profibus PDQ22-FBP CDA11-FBP.0 1SAJ929300R0001 141765 0.11
Bride de fixation de la connexion passive du câble CDP11-FBP.0 1SAJ929100R0001 141805 0.50

PDQ22-FBP

Logiciel de configuration
Ce câble et ce logiciel peuvent être utilisés pour le réglage et la mise en service du démarreur progressif ainsi
que pour l'enregistrement des réglages des paramètres.
Désignation Type Réf. internationale @ Article Masse
1 pièce
kg
Câble USB/Interface FBP UTF21-FBP 1SAJ929400R0002 H440241
Gestionnaire d'instruments (DTM) PDP22/PDQ22 PBDTM-FBP 1SAJ924012R0003 H440511
comprenant un cadre d'application FDT/DTM

Pour connecter le démarreur progressif PST à un système de bus de terrain Profibus DP...
utilisez le logiciel spécifique pour le réglage de l'automate (fichier GSD), disponible à l'adresse
www.abb.com/lowvoltage dans les pages consacrées aux démarreurs progressifs. Cliquez sur le lien corres-
pondant au fichier dans le menu "Documentation et téléchargement", sous la rubrique "Logiciel". Si vous avez
besoin d'aide ou de conseils, n'hésitez pas à contacter votre agence ABB locale.
Le PDP21 est remplacé par le PDP22.
Utilisez le PDP22 avec le fichier GSD Abb_082d.gsd qu'il s'agisse d'un DP/VO ou d'un DP/V1.
