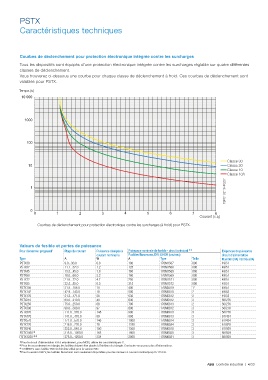

PSTX

Caractéristiques techniques

Courbes de déclenchement pour protection électronique intégrée contre les surcharges
Tous les dispositifs sont équipés d’une protection électronique intégrée contre les surcharges réglable sur quatre différentes
classes de déclenchement.
Vous trouverez ci-dessous une courbe pour chaque classe de déclenchement à froid. Ces courbes de déclenchement sont
valables pour PSTX.
Temps (s)
Time (s)
10 000

1000

100

Classe 30
Class 30
10 Class 20
Classe 20
Class 10
Classe 10
Classe 10A
Class 10 A
1SFC132134F0201
1

0
0 1 2 3 4 5 6 7 8
Courant (x Ie)
Current (x I e )
Courbes de déclenchement pour protection électronique contre les surcharges (à froid) pour PSTX.

Valeurs de fusible et pertes de puissance
Pour démarreur progressif Plage de courant Puissance dissipée à Puissance nominale de fusible - circuit principal 1) 2) Exigences de puissance
courant nominal Ie Fusibles Bussmann, DIN 43 620 (couteau) circuit d’alimentation
Type A W A Type Taille Maintien (VA) / Entrée (VA)
PSTX30 9.0...30.0 0.8 100 170M1567 000 49/51
PSTX37 11.1...37.0 1.2 125 170M1568 000 49/51
PSTX45 13.5...45.0 1.8 160 170M1569 000 49/51
PSTX60 18.0...60.0 3.2 160 170M1569 000 49/51
PSTX72 21.6...72.0 4.7 250 170M1571 000 49/51
PSTX85 22.5...85.0 6.5 315 170M1572 000 49/51
PSTX105 31.8...106.0 10 400 170M3819 1* 49/51
PSTX142 42.9...143.0 18 500 170M5810 2 49/53
PSTX170 51.3...171.0 26 630 170M5812 2 49/53
PSTX210 63.0...210.0 48 630 170M5812 2 56/276
PSTX250 75.0...250.0 68 700 170M5813 2 56/276
PSTX300 90.0...300.0 97 800 170M6812 3 56/276
PSTX370 111.0...370.0 148 900 170M6813 3 56/276
PSTX470 141.0...470.0 99 900 170M6813 3 67/434
PSTX570 171.0...570.0 146 1000 170M6814 3 67/434
PSTX720 216.0...720.0 78 1250 170M8554 3 61/929
PSTX840 252.0...840.0 106 1500 170M6018 3 61/929
PSTX1050 3) 315.0...1050.0 165 1800 170M6020 3 68/929
PSTX1250 3) 4) 375.0...1250.0 234 2000 170M6021 3 68/929
1) Pour le circuit d'alimentation 6 A à retardement, pour MCB, utiliser les caractéristiques C.
2) Pour le raccordement en triangle, les fusibles doivent être placés à l’intérieur du triangle. Contactez-nous pour plus d’informations.
3) 170M6019 avec fusible 1600 A doit être utilisé pour la version 690.
4) Pour la version 690 V, les fusibles Bussmann sont seulement disponibles pour les moteurs à courant nominal jusqu'à 1150 A.
