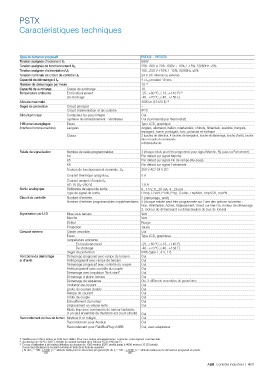

PSTX

Caractéristiques techniques

Types de démarreur progressif PSTX30 ... PSTX370
Tension assignée d’isolement U i 690V
Tension assignée de fonctionnement U e 208...600 V, 208...690V + 10% / -15%, 50/60Hz ±5%
Tension assignée d’alimentation U s 100...250 V +10% / -15%, 50/60Hz ±5%
Tension nominale de circuit de contrôle U c 24 V DC interne ou externe
Capacité de démarrage à I e 4 x I e pendant 10 sec.
Nombre de démarrages par heure 10 1)
Capacité de surcharge Classe de surcharge 10
Température ambiante En fonctionnement -25...+60 ºC, (-13...+140 F) 2)
De stockage -40...+70 ºC, (-40...+158 F)
Altitude maximale 4000 m (13123 ft) 3)
Degré de protection Circuit principal –
Circuit d’alimentation et de contrôle IP20
Circuit principal Contacteur by-pass intégré Oui
Système de refroidissement - Ventilateur Oui (commandé par thermostat)
IHM pour les réglages Écran Type LCD, graphique
(Interface homme-machine) Langues Anglais, allemand, italien, néerlandais, chinois, finlandais, suédois, français,
espagnol, russe, portugais, turc, polonais et tchèque
Clavier 2 touches de sélection, 4 touches de navigation, touche de démarrage, touche d’arrêt, touche
info et touche de commande
à distance/locale

Relais de signalisation Nombre de relais programmables 3 (chaque relais peut être programmé pour signal Marche, By-pass ou Événement)
K4 Par défaut sur signal Marche
K5 Par défaut sur signal Fin de rampe (By-pass)
K6 Par défaut sur signal Événement
Tension de fonctionnement nominale, U e 250 V AC/ 24 V DC
Courant thermique assigné I th 5 A
Courant assigné d’emploi I e
AC-15 (U e=250 V) 1.5 A
Sortie analogique Référence de signal de sortie 0...10 V, 0...20 mA, 4...20 mA
Type de signal de sortie I Amp, U Volt, P kW, P hp, Q kVar, TmpMot, TmpSCR, cosPhi
Circuit de contrôle Nombre d’entrées 2 (démarrage, arrêt)
Nombre d’entrées programmables supplémentaires 2 (chaque entrée peut être programmée sur l’une des options suivantes ;
Non, Réinitialisé, Activé, Déplacement, Direct sur line-On, moteur de démarrage
2, moteur de démarrage3 ou désactivation de bus de terrain)
Signalisation par LED Mise sous tension Vert
Marche Vert
Défaut Rouge
Protection Jaune
Console externe Clavier amovible Oui
Écran Type LCD, graphique
Température ambiante
En fonctionnement -25...+60 ºC, (-13...+140 F)
De stockage -40...+70 ºC, (-40...+158 F)
Degré de protection IP66 (Type 1, 4 X, 12)
Fonctions de démarrage Démarrage progressif avec rampe de tension Oui
et d’arrêt Arrêt progressif avec rampe de tension Oui
Démarrage progressif avec contrôle du couple Oui
Arrêt progressif avec contrôle du couple Oui
Démarrage avec impulsion "kick start" Oui
Démarrage à pleine tension Oui
Démarrage de séquence Oui, 3 différents ensembles de paramètres
Limitation de courant Oui
Limite de courant double Oui
Rampe de courant Oui
Limite de couple Oui
Échauffement du moteur Oui
Déplacement en vitesse lente Oui
Mode limp avec commande de moteur biphasée,
si un seul ensemble de thyristors est court-circuité Oui
Raccordement de bus de terrain Modbus RTU intégré Oui
Raccordement pour Anybus Oui
Raccordement pour FieldBusPlug d’ABB Oui, avec adaptateur

1) Valable pour 50% à temps et 50% hors délais. Pour tous autres renseignements, contactez votre agence commerciale.
2) Au-dessus de 40 ºC (104 F), réduire le courant nominal de 0.8% par ºC (0.44% par F).
3) En cas d’utilisation à de hautes altitudes au-dessus de 1000 mètres (3281 pieds) jusqu’à 4000 mètres (13123 pieds)
il vous faut déclasser le courant nominal à l’aide de la formule suivante.
[ % de I e = 100- x-1000 ] x = altitude réelle pour le démarreur progressif [% de I e = 100 - x-3280 ] x = altitude réelle pour le démarreur progressif en pieds.
150 497

ABB Contrôle industriel | 4/31
